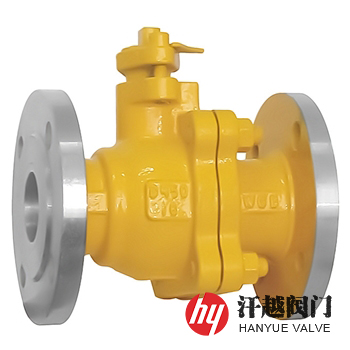

燃?xì)馇蜷y啟閉件是一個有孔的球體，繞垂直于通道的軸線旋轉，從而達到開啟和關閉流道的目的，其采用成形聚四氟乙烯填料，O形密封圈用來防止外部雜質進入閥內，并保持燃?xì)馇蜷y長期密封性能。該閥被設計成防靜電結構，當閥門的內密封體旋轉摩擦產生靜電時，利用一個導電裝置和大地連通，從而避免靜電導致天然氣火災，并具有防火結構，當彈性密封材料被燒損壞后，仍能保持一定密封性能，避免火災擴大，它的鎖定裝置，可防止誤動作引起的事故。本產品開關時轉動靈活，以減少對密封面的磨損，工作狀況下無內外泄漏，防火性能符合JB/T 6899標準的要求，特適用于介質為天然氣、液化石油氣及其混合氣等易燃?xì)怏w，其不銹鋼閥體可用于工作條件較為惡劣的介質，如氧氣、過氧化氫、甲烷和乙烯等。
序號
部件名稱
材料名稱
1
閥 體
WCB
CF8
CF3
CF8M
CF3M
2
左 閥 體
3
閥 座
RPTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON
4
球 體
304
304L
316
316L
5
閥 桿
2Cr13
6
填料壓板
7
填 料
GRAPHITE、RPTFE、PTFE、TEFLON、PPL
8
螺 栓
35CrMoA
06Cr19Ni10
06Cr17Ni12Mo2
9
螺 母
30CrMoA
公稱壓力PN(MPa)
1.6
2.5
4.0
6.4
10.0
殼體試驗壓力(MPa)
2.4
3.75
6.0
9.6
15.0
液體高壓密封試驗壓力(MPa)
1.76
2.75
4.4
7.04
11.0
氣體低壓密封試驗壓力(MPa)
0.6
設計制造
GB/T 12237-2021、GB/T 21385-2008、API 608-2020、ASME B16.34-2013
結構長度
GB/T 12221-2005、ASME B16.10-2017
法蘭尺寸
JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5
檢驗試驗
GB/T 26480-2011、GB/T 13927-2022、API 598-2016
公稱壓力
PN
公稱尺寸
DN
外形尺寸mm
L
D
D1
D2
b-f
Z-?d
16
15
130
95
65
45
16-2
4-14
20
140
105
75
58
18-2
25
150
115
85
68
32
165
100
78
4-18
40
180
110
88
50
200
125
102
220
185
145
122
8-18
80
250
160
138
20-2
280
158
320
210
188
22-2
360
285
240
212
8-22
400
340
295
268
24-2
12-22
450
405
355
26-2
12-26
表中只列出了部分HG/T 20592-2009標準PN16法蘭連接外形尺寸。如需其他規格尺寸，請咨詢汗越閥門技術部！
如果你需訂購我廠燃?xì)馇蜷y產品，咨詢時煩請?zhí)峁┕Q尺寸、公稱壓力、閥體材質、內件材料、介質使用溫度形式等，本產品根據不同工況需求有軟密封和硬密封等多種形式可供選擇。
