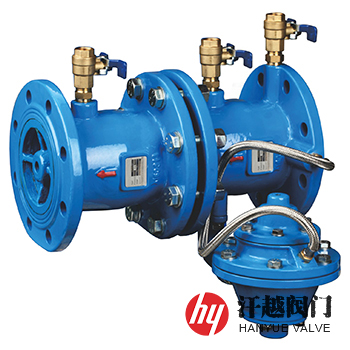

JDFQ4LX減壓型倒流防止器是一種由兩個獨立作用的止回閥及一個泄水閥、兩個截?cái)嚅y和四個測試孔組成，通過進水止回閥產生的壓差來控制泄水閥啟閉的防倒流水力控制裝置。它的兩個獨立工作止回閥的閥座密封副將其內腔分為進水腔、中間腔和出水腔。在正向流動時，兩個止回閥被正向壓力水力開啟，而泄水閥則被正向壓力水力關閉，水流正常流動。背壓回流狀態下，兩個止回閥都被彈簧快速關閉的，并且泄水閥迅速開啟泄流。而在上游處于非正常供水狀態，進水腔壓力下降到14kPa或更低或負壓時，無論中間腔和出水腔壓力為多大，泄水閥都連續開啟泄水，當進水腔壓力降為零時，泄水閥處于全開狀態，大氣通過漏水斗裝置進入中間腔，使中間腔成為氣室，形成進水腔與出水腔之間的空氣隔斷。本產品適用于輸送介質溫度不高于65℃的清水和生活飲用水或物理、化學性質類似的液體。
序號
部件名稱
材料名稱
1
閥 體
QT450-10
WCB
CF8
CF8M
CF3M
2
閥 蓋
3
閥 瓣
06Cr19Ni10
06Cr17Ni12Mo2
022Cr17Ni12Mo2
4
閥 座
5
閥 桿
2Cr13
6
彈 簧
7
密 封 件
NBR/EPDM
8
導 管
9
球 閥
ZCuAl10Fe3
公稱壓力PN(MPa)
0.25
0.6
1.0
1.6
2.5
殼體強度試驗壓力(MPa)
0.375
0.9
1.5
2.4
3.75
密封性能試驗壓力(MPa)
0.275
0.66
1.1
1.76
2.75
設計制造
GB/T 25178-2020 減壓型倒流防止器
法蘭標準
GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等
檢驗試驗
適用溫度
0℃ ~ 65℃
工作介質
清水、生活飲用水或物理化學性質類似的其他液體
公稱壓力
PN
公稱通徑
DN

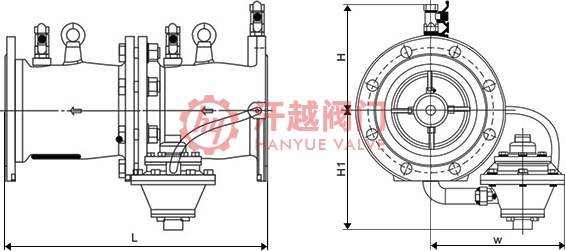

外形尺寸mm
L
W
W1
H
H1
H2
10 ~ 16
50
242
256.5
—
132
168
65
282
142
188
80
342
149
195
100
362
159
210
125
402
174
225
150
502
192
233
200
602
219
260
250
702
247
293
表中未列出規格及參數，請咨詢汗越閥門技術部！
如果你需訂購我廠倒流防止器產品，咨詢時煩請注明產品型號，如無法提供型號數據，請說明公稱通徑、公稱壓力、閥體材質、法蘭執行標準及法蘭密封面形式等，本系列產品有JDFQ4LX直流式倒流防止器和JDFQ4TX直通式倒流防止器兩種結構形式。
