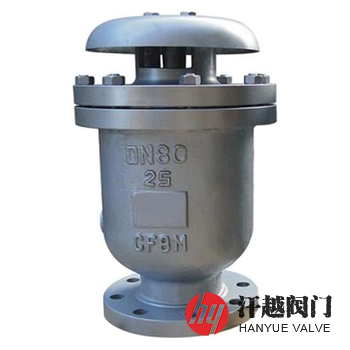

FP4X組合式快速排氣閥是一種由閥體、浮球、升降罩、排氣孔密封組件、閥蓋及排氣罩等組成，具有一大一小兩個排氣孔的進排氣閥，其當管道空管充水時，在工作壓力下可自動快速排出管道中集結的空氣；當管道內產生負壓時可自動進氣，排氣后能夠自動封水。本產品有整體式和分體式兩種，整體式在管內正常輸水，浮球上端與閥體間形成壓力氣囊時，浮球能及時靈活下降，在工作壓力下，打開閥門的小孔將壓力氣囊內的氣體排凈。
FP4X組合式快速排氣閥在無水無壓力情況下，浮球降落在護筒內。當管道空管充水時，大量空氣從大排氣口排出，空氣將排盡時，水開始進入閥腔內將浮球浮起，浮球又將升降罩頂上去，堵住大排氣口，制止水往外流出，升降罩堵住大排氣口以后，只要管道里的水和氣呈壓力狀態，其不會下落，這時如果管道里的空氣在閥內積聚到一定量時，由于浮球的浮力減少而降落下來，空氣從導桿的小排氣孔排出去，空氣排盡后，浮球又上升堵住小排氣孔。當管道里產生負壓時，升降罩和浮球都被吸落下來，從大排氣口大量補進空氣。
序號
部件名稱
材料名稱
1
閥 體
QT450
WCB
CF8
CF8M
CF3M
2
浮 球
06Cr19Ni10
06Cr17Ni12Mo2
022Cr17Ni12Mo2
3
升 降 罩
4
密封組件
NBR/EPDM
5
閥 蓋
6
排 氣 罩
7
螺 栓
8
螺 母
公稱壓力PN(MPa)
0.6
1.0
1.6
2.5
2.0
殼體強度試驗壓力(MPa)
0.9
1.5
2.4
3.75
3.0
高壓水密封試驗壓力(MPa)
0.66
1.1
1.76
2.75
2.2
低壓水密封試驗壓力(MPa)
0.02
設計制造
JB/T 12386-2015 給水管道進排氣閥
法蘭標準
GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等
檢驗試驗
介質水溫
0℃ ~ 65℃
公稱壓力
PN
公稱尺寸
DN
尺寸mm
Φ
H
D
D1
D2
b-f
Z-?d
16
20
195
320
105
75
55
14-2
4-14
25
115
85
65
32
135
100
78
16-2
4-18
40
145
110
16-3
50
160
125
180
120
18-3
80
242
375
20-3
8-18
260
395
215
155
150
345
500
280
240
210
24-3
8-23
200
425
600
335
295
265
26-3
12-23
250
465
680
405
355
30-3
12-25
300
505
780
460
410
30-4
350
605
860
520
470
435
34-4
16-25
400
660
940
580
525
485
36-4
16-30
表中只列出了部分JB/T 79-2015標準PN16法蘭連接外形尺寸。如需其他規格尺寸，請咨詢汗越閥門技術部！
如果你需訂購我廠排氣閥產品，咨詢時煩請告知公稱通徑、公稱壓力、閥體和閥內件材料、法蘭標準及法蘭密封面形式等，本產品在使用過程中壓力不能低于0.03MPa，如低于0.03MPa排氣閥容易漏水，必須配一只閥門作為檢修用。
