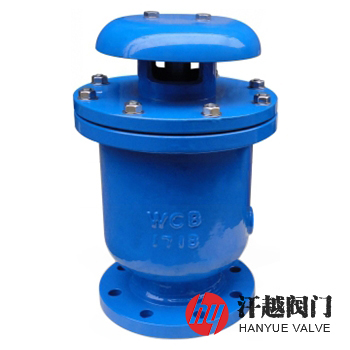

ZFGP4X給水管道復合式高速進排氣閥是一種由閥體、浮體、升降罩、大孔和小孔密封組件、閥蓋以及排氣罩等主要部件組成的法蘭連接整體式進排氣閥。其若首次注水或管道維修后充水，此時管內是空的，沒有介質浮力作用，浮體和升降罩都下落到底部，大排氣孔全開，大孔直徑與排氣閥公稱通徑相同，水注入后管內大量空氣從大孔快速排出。當管內空氣排盡之后，壓力水接踵而來進入該閥閥體，浮體在受到水的猛烈沖擊同時，被水的浮力作用迅速上浮，并帶動升降罩將大、小排氣孔瞬間關閉不漏水，而在輸水運行中，因壓力波動，溶解在水中的氣體會不斷逸出來，在管內上側形成氣囊，并不斷增大，使閥內液面不斷下降，浮體的浮力逐漸減小，當浮力小于浮體自重時，浮體就下落，小孔密封副開啟排氣，隨后液面逐漸上升，當浮力大于浮體自重時，浮體也逐漸上浮，直至將小孔關閉。本產品能在因工況變化或下游維修排水時，管內會形成真空，此時閥外大氣壓力大于閥內壓力，升降罩和浮體在大氣壓力作用下迅速落下，大排氣孔全開，大量的大氣經閥腔迅速補入管內破壞真空，確保管網穩定和安全。
序號
部件名稱
材料名稱
1
閥 體
QT450
WCB
CF8
CF8M
CF3M
2
浮 體
06Cr19Ni10
06Cr17Ni12Mo2
022Cr17Ni12Mo2
3
升 降 罩
4
密封組件
NBR/EPDM
5
閥 蓋
6
排 氣 罩
7
螺 柱
8
螺 母
公稱壓力PN(MPa)
0.25
0.6
1.0
1.6
2.5
殼體強度試驗壓力(MPa)
0.375
0.9
1.5
2.4
3.75
高壓水密封試驗壓力(MPa)
0.275
0.66
1.1
1.76
2.75
低壓水密封試驗壓力(MPa)
0.02
設計制造
CJ/T 217-2013 給水管道復合式高速進排氣閥
法蘭標準
GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010等
檢驗試驗
適用水溫
0℃~65℃
公稱壓力
PN
公稱尺寸
DN
尺寸mm
Φ
H
D
D1
D2
b-f
Z-?d
16
20
195
320
105
75
55
14-2
4-14
25
115
85
65
32
135
100
78
16-2
4-18
40
145
110
16-3
50
160
125
180
120
18-3
80
242
375
20-3
8-18
260
395
215
155
150
345
500
280
240
210
24-3
8-23
200
425
600
335
295
265
26-3
12-23
250
465
680
405
355
30-3
12-25
300
505
780
460
410
30-4
350
605
860
520
470
435
34-4
16-25
400
660
940
580
525
485
36-4
16-30
表中只列出了部分JB/T 79-2015標準PN16法蘭連接外形尺寸。如需其他規格尺寸，請咨詢汗越閥門技術部！
如果你需訂購我廠排氣閥產品，咨詢時煩請告知公稱通徑、公稱壓力、閥體和閥內件材料、法蘭標準及法蘭密封面形式等，本產品大量排氣，浮球(體)被吹起而關閉閥門時，閥門進、出口的瞬時排氣壓差△p不小于0.12MPa。
