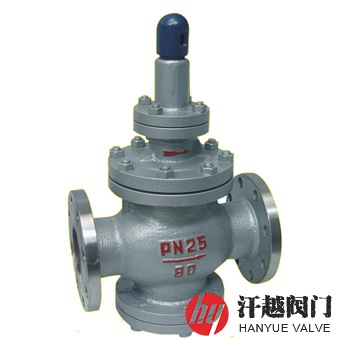

Y43H蒸汽減壓閥是一種通過啟閉件的開度來調節介質的流量，將閥前管路較高的壓力減至閥后所需的壓力，使閥后壓力保持在一定范圍內，在進口壓力不斷變化的情況下，保持出口壓力在設定值的先導活塞式蒸汽減壓閥。該閥是通過調節調節彈簧壓力設定出口壓力，利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能，其步驟為擰動調節螺釘，頂開導閥閥瓣，介質從進口側進入活塞上方，由于活塞面積大于主閥瓣面積，推動活塞向下移動，使主閥打開，由閥后壓力平衡調節彈簧的壓力改變導閥的開度，從而改變活塞上方的壓力，控制主閥瓣的開度，使閥后的壓力保持恒定。
Y43H蒸汽減壓閥出廠時，調節彈簧處于放松狀態，此時主閥瓣和副閥瓣處于關閉狀態，使用時按順時針轉動調節螺釘，壓縮調節彈簧，彈簧下座推動膜片向下運動，克服副閥瓣彈簧阻力打開副閥瓣，介質通過閥前控制氣路，經過副閥瓣，進入活塞上方氣腔形成一定壓力?；钊诮橘|(zhì)壓力的作用下向下移動，克服活塞環與氣缸壁的摩擦阻力、主閥瓣彈簧壓縮彈力、介質對主閥瓣的壓力推動主閥瓣離開主閥座，使介質流向出口，閥后部分介質通過閥后控制氣路進入膜片下方氣腔，對膜片形成向上的推力，當閥后壓力升高到一定程度時，這個推力與預調的彈簧力平衡，閥門的開啟程度確定，介質經閥門節流后流向閥后形成一定壓力。
序號
部件名稱
材料名稱
1
閥 體
WCB
WC6
CF8
CF3
CF8M
CF3M
2
閥 蓋
3
下 閥 蓋
4
閥 座
2Cr13
0Cr18Ni9
00Cr19Ni10
0Cr17Ni12Mo2
00Cr17Ni14Mo2
5
閥 瓣
6
活 塞
7
導 閥 座
8
導 閥 桿
9
膜 片
1Cr18Ni9Ti
10
主閥彈簧
50CrVA
11
導閥彈簧
12
調節彈簧
60Si2Mn
公稱壓力PN(MPa)
1.6
2.5
4.0
6.3
10.0
16.0
殼體試驗壓力(MPa)
2.4
3.75
6.0
9.45
15.0
24.0
密封試驗壓力(MPa)
1.76
2.75
4.4
6.93
11.0
17.6
最高進口壓力(MPa)
出口壓力范圍(MPa)
0.1~1.0
0.1~1.6
0.1~2.5
0.5~3.5
0.5~4.5
最小壓差(MPa)
0.15
0.2
0.4
0.8
1.0
設計制造
GB/T 12246-2006 先導式減壓閥
結構長度
JB/T 2205-2013 減壓閥 結構長度
法蘭標準
JB/T 79-2015、GB/T 9113-2010、HG/T 20592-2009、HG/T 20615-2009、ASME B16.5-2017等
性能試驗
GB/T 12245-2006 減壓閥 性能試驗方法
公稱壓力
PN
公稱通徑
DN
外形尺寸mm
L
H
H1
16 ~ 25
15
160
295
90
40
180
20
330
98
25
110
200
32
220
345
125
240
50
250
270
65
280
350
130
300
80
310
385
100
170
380
400
450
150
415
210
500
475
550
650
525
290
800
580
335
850
620
375
900
660
405
730
455
950
750
465
63
305
105
100 ~ 160
340
120
230
355
135
360
140
395
17
185
215
430
225
495
260
545
600
640
690
435
780
如果你需訂購我廠蒸汽減壓閥產品，咨詢時煩請說明公稱壓力、進出口壓力、公稱通徑、閥體材質、內件材質、工作溫度等以便選型，本產品進口壓力和出口壓力的壓差不小于0.2MPa，有法蘭和螺紋兩種連接方式，具體詳情請聯系我司銷售技術人員。
