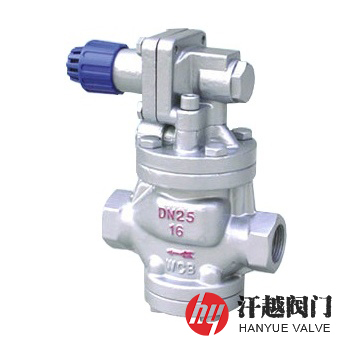

YG13H高靈敏度蒸汽減壓閥是一種端部連接形式為G、ZG、Rc、NPT及BSP等螺紋，結構上導閥采用橫向調節型，具有高精度、高靈敏性、高穩定性等特點，適用于入口壓力變化大和流量變化大的蒸汽管路系統或工作介質為氣體或液體的管道用高靈敏度大活塞式減壓閥。本產品常用規格為G?" ~ G2"，公稱壓力PN10 ~ PN25。
YG13H高靈敏度蒸汽減壓閥結構形式和功能特點與YG43H法蘭連接高靈敏度蒸汽減壓閥完全相同，其連接方式采用便于拆卸的內螺紋，主要由主閥和導閥兩部分組成，主閥由閥座、主閥盤、活塞、缸套、彈簧等零件組成，導閥由閥座、閥瓣、膜片、彈簧、調節彈簧等部件構成。本產品適合安裝在公稱尺寸不大于DN50的管道上。
序號
部件名稱
材料名稱
1
閥 體
WCB
CF8
CF3
CF8M
CF3M
2
閥 蓋
3
底 蓋
4
閥 座
2Cr13
304
304L
316
316L
5
閥 瓣
6
缸 套
ZCuAl10Fe3
7
活 塞
8
導 閥 座
9
導 閥 瓣
10
膜 片
PH15-7Mo
11
主閥彈簧
50CrVA
12
導閥彈簧
13
調節彈簧
60Si2Mn
公稱壓力PN(MPa)
0.6
1.0
1.6
2.5
2.0
殼體試驗壓力(MPa)
0.9
1.5
2.4
3.75
3.0
密封試驗壓力(MPa)
0.66
1.1
1.76
2.75
2.2
最高進口壓力(MPa)
出口壓力范圍(MPa)
—
0.04 ~ 0.6
0.04 ~ 1.0
最小壓差(MPa)
0.05
0.07
設計制造
GB/T 12244-2006 減壓閥 一般要求
結構長度
JB/T 2205-2013 減壓閥 結構長度
螺紋尺寸
GB/T 7306.1、GB/T 7306.2、GB/T 7307、GB/T 12716、ASME B1.20.1等
性能試驗
GB/T 12245-2006 減壓閥 性能試驗方法
公稱壓力
PN
公稱通徑
DN
公稱尺寸
NPS
尺寸mm
L
H
H1
G
10 ~ 25
(Class150) 20
15
?
140
160
65
?"
20
25
168
68
1"
32
1 ?
180
185
75
1 ?"
40
200
78
50
230
193
88
2"
如果你訂購了我廠蒸汽減壓閥產品，安裝時必須嚴格按照閥體上的箭頭方向保持和流體流動方向一致。如果蒸汽不清潔含有一些雜質，必須在減壓閥的上游進水口安裝過濾器(我們建議過濾精度不低于0.5mm)，具體詳情請聯系我司銷售技術人員。
