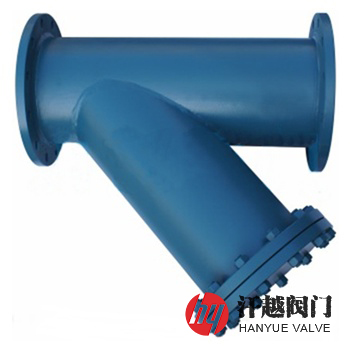

SRY管道用三通過濾器是石油、化工、輕紡及電力行業中常用的一種管道附件，其主要應用于上述行業的管道進出口，如采油等機械設備的入口管道中流體介質的粗過濾，以除掉介質中的污垢。清洗時，旋開斜管底部盲板上的絲堵，放盡殘料或拆卸斜管底部盲板，取出濾筒清洗即可。
SRY管道用三通過濾器是用無縫鋼管由主管和斜管按45°或其他角度通過焊接工藝焊制而成的，它通過法蘭、對焊、承插焊、螺紋等方式連接管道，斜管內置有相應過濾面積的不銹鋼濾筒和濾網，殼體材料可根據工況需要，選用碳鋼、鉻鉬鋼、不銹鋼及雙相鋼等。本產品結構型式為Y型。
序號
部件名稱
材料名稱
1
殼 體
Q235B
20#
06Cr19Ni10
06Cr17Ni12Mo2
022Cr17Ni12Mo2
2
連接法蘭
3
濾 筒
304
316
316L
4
濾 網
5
墊 片
聚四氟乙烯、柔性石墨纏繞、金屬纏繞墊(帶內外環)
6
法 蘭 蓋
7
螺 栓
35CrMo
8
螺 母
30CrMo
9
排污螺塞
公稱壓力PN(MPa)
1.6
2.5
4.0
2.0
5.0
殼體試驗壓力(MPa)
2.4
3.75
6.0
3.0
7.5
高壓液密封試驗壓力(MPa)
1.76
2.75
4.4
2.2
5.5
低壓氣密封試驗壓力(MPa)
0.6
設計制造
GB/T 14382-2008 管道用三通過濾器
法蘭標準
JB/T 81~82、GB/T 9115~9119、HG/T 20592~20615、SH/T 3406、ASME B16.5等
檢驗試驗
工作溫度
-196℃ ~ 540℃
公稱壓力PN
公稱尺寸DN

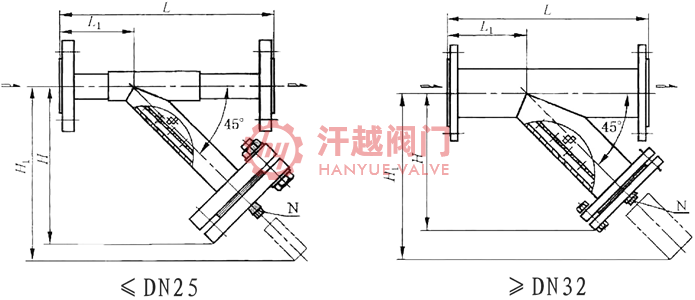

安裝尺寸mm
排污口N管螺紋
L
L1
H
H1
16 ~ 40
(Class150) 20
(Class300) 50
15
260
96
180
270
R ?
20
190
280
25
32
45
230
330
40
50
290
245
350
65
320
70
400
80
85
315
450
100
425
115
360
520
125
480
140
390
560
150
540
160
460
660
200
700
770
250
800
945
300
950
310
750
1080
1050
370
845
1210
1250
420
920
1320
表中為法蘭連接外形尺寸，如需其他連接方式結構尺寸，請咨詢汗越閥門技術部。
如果你需訂購我廠管道過濾器產品，咨詢時煩請說明公稱壓力、公稱通徑、過濾精度、殼體材料、濾筒濾網材質等，本產品可按客戶需求承接定制，具體詳情請聯系我司銷售技術人員。
