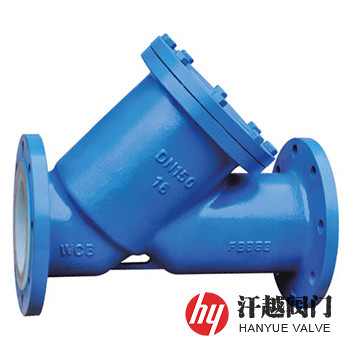

襯四氟Y型過濾器是一種在鋼制Y型過濾器的過流面上襯一層氟塑料，用來隔斷流體與金屬殼體和殼蓋的接觸，從而使它能適用于化工、石油化工、制藥等生產中的介質為酸、堿、鹽等腐蝕性氣體或液體物料，用以濾除不同粒徑固體雜質的裝置。其殼體左端為進料口，右端為出料口，由F4、PFA或F46等材料抽絲編制而成具有相應規格的濾網安裝在圓柱體濾筒內，濾筒的一端放置在殼體中部的濾座上，并與入口相通，另一端則抵在殼蓋的密封面上經螺栓、螺母、墊圈及密封圈等壓緊固定，其中的排放口則安裝在殼蓋上，當介質從左端進入，流經濾筒濾網時，其中所含的固體雜質被阻擋，并沉積在濾筒底部或緊緊附著在濾網上，而干凈的濾液則能穿過過濾網從右端流出。本產品具有耐蝕性能好、密封性優、強度比較高、不易損壞、使用時間長、耐急變溫度等特點，因此，特適合安裝在種種腐蝕性管路中。
序號
部件名稱
材料名稱
1
殼 體
HT250
WCB
CF8
CF3
CF8M
CF3M
2
殼 蓋
3
襯 里 層
F46/FEP聚全氟乙丙烯、F4/PTFE聚四氟乙烯、PFA可溶性聚四氟乙烯
4
濾 筒
5
濾 網
6
螺 栓
35
304
316
7
螺 母
45
公稱壓力PN(MPa)
0.25
0.6
1.0
1.6
2.5
2.0
殼體試驗壓力(MPa)
0.375
0.9
1.5
2.4
3.75
3.0
高壓液密封試驗壓力(MPa)
0.275
0.66
1.1
1.76
2.75
2.2
低壓氣密封試驗壓力(MPa)
設計制造
HG/T 3704-2003 氟塑料襯里閥門通用技術條件
法蘭標準
GB/T 17241.6、JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5
檢驗試驗
過濾精度
10目 ~ 100目
工作溫度
-29℃ ~ 180℃
公稱壓力PN
公稱尺寸DN
尺寸
L
L1
L2
H
H1
B
2.5 ~ 25(Class150)20
25
165
—
115
32
185
40
200
145
50
230
65
295
175
80
315
205
100
355
125
405
285
150
480
605
400
250
680
430
300
780
470
如果你需訂購我廠管道過濾器，咨詢時煩請說明類型、公稱尺寸、公稱壓力、使用溫度、襯里材料、濾芯材質、過濾精度、法蘭執行標準。本產品可根據用戶需求設計成盲板快開式。
