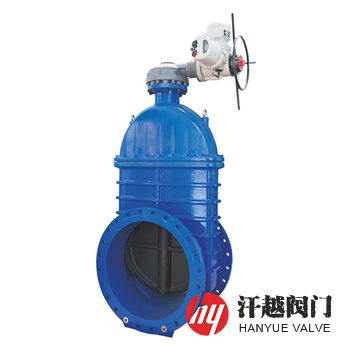

Z945X電動彈性座封閘閥由閥體、閥蓋、閘板、閥桿、支架和電動驅動裝置等部件組成，其電動執行器固定安裝在軟密封閘閥上，并接通電源后開始工作，將啟閉力傳遞到閥桿上，從而帶動閘板轉動，以達到流體的通斷。本產品可根據用戶的要求配裝各種不同類型的電動執行機構，實現遠距離控制及自動控制，特別適合在不宜人工手動操作的工況。
Z945X電動彈性座封閘閥閥體內外表面采用無毒粉體環氧樹脂涂裝，閘板內外采用橡膠復膜模壓成型，可防止閥體和閘板的腐蝕及生銹，具有密封性能好、開關輕巧、彈性記憶性佳及使用壽命長等優點。本產品可廣泛用于自來水、消防、污水、建筑、石油、化工、食品、醫藥、輕紡、電力、船舶、冶金、能源系統等流體管線上作為調節和截流裝置使用。
序號
部件名稱
材料名稱
1
閥 體
HT200
QT450-10
WCB
CF8
CF8M
CF3M
2
閥 蓋
3
閘板骨架
4
閘板橡膠
NBR/EPDM
5
閥 桿
2Cr13
304
316
316L
6
密 封 圈
7
壓 蓋
8
支 架
9
電 裝
組合件
公稱壓力PN(MPa)
0.25
0.6
1.0
1.6
2.5
2.0
殼體試驗壓力(MPa)
0.375
0.9
1.5
2.4
3.75
3.0
高壓水密封試驗壓力(MPa)
0.275
0.66
1.1
1.76
2.75
2.2
低壓水密封試驗壓力(MPa)
0.05
設計制造
CJ/T 216-2013 給水排水用軟密封閘閥
法蘭尺寸
GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等
試驗標準
GB/T 13927-2008、API 598-2016
工作溫度
0℃ ~ 80℃
公稱壓力
PN
公稱尺寸
DN
結構尺寸mm
L
H(全開)
10 ~ 25
50
178
732
250
330
1263
65
190
773
300
356
1360
80
203
820
350
381
1550
100
229
870
400
406
1610
125
254
915
450
432
1900
150
267
1003
500
457
1938
200
292
1110
600
508
2120
表中未列出的其他公稱壓力和公稱通徑外形尺寸，請咨詢汗越閥門技術部！
如果你需訂購我廠彈性座封閘閥產品，咨詢時煩請說明進出口壓力、公稱通徑、閥體材質、附件要求等，本產品有明桿和暗桿兩種，具體詳情請聯系我司銷售技術人員。
