RVCX埋地式彈性座封閘閥是一種方錐形傳動帽采取機械方式固定在閥桿上，并可配用扳手操作埋設在地下的給水排水用軟密封閘閥，其通過扳手將啟閉力傳遞到閥桿或驅動裝置上，順時針轉動時，閥關閉，逆時針轉動時，閥開啟。該閥采用暗桿設計，結構緊湊，閥桿螺母與閘板為兩體結構，無卡阻現象發生，底部為與水管相同的平底式全流域直通式設計，不易造成雜物淤積，使流體暢通無阻。本產品適用于城鎮供水排水管道用。
RVCX埋地式彈性座封閘閥具有很好的防腐性能，它的閥體和閥蓋內外表面都噴涂有環氧樹脂，連接螺柱采用內六角螺栓，頂部膠封，可靠的衛生級環氧樹脂符合衛生標準GB/T17219-1998，閘板表面整體包覆符合衛生檢驗標準的橡膠，需要時內表面搪瓷。閥桿密封采用O形密封圈，閥桿和閥桿螺母等零部件使用受水不腐蝕的不銹鋼或青銅等材料。本產品特別適用于飲用水、城鎮給水排水系統和污水處理以及食品等行業。
序號
部件名稱
材料名稱
1
閥 體
HT200
QT450-10
WCB
CF8
CF8M
CF3M
2
閥 蓋
3
閘板骨架
4
閘板橡膠
NBR/EPDM
5
閥 桿
2Cr13
304
316
316L
6
密 封 圈
7
壓 蓋
8
防 塵 罩
NBR
9
傳 動 帽
公稱壓力PN(MPa)
0.25
0.6
1.0
1.6
2.5
2.0
殼體試驗壓力(MPa)
0.375
0.9
1.5
2.4
3.75
3.0
高壓水密封試驗壓力(MPa)
0.275
0.66
1.1
1.76
2.75
2.2
低壓水密封試驗壓力(MPa)
0.05
設計制造
CJ/T 216-2013 給水排水用軟密封閘閥
法蘭尺寸
GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等
試驗標準
GB/T 13927-2008、API 598-2016
工作溫度
0℃ ~ 80℃
公稱壓力
PN
公稱尺寸
DN

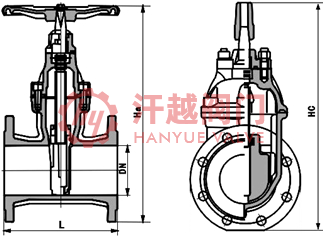

結構尺寸mm
L
Ha/Hc
10 ~ 25
50
178
313/355
250
330
837/875
65
190
332/375
300
356
948/990
80
203
372/415
350
381
1010/1050
100
229
424/476
400
406
1220/1245
125
254
497/540
450
432
1280/1310
150
267
562/600
500
457
1480/1560
200
292
680/720
600
508
1665/1750
表中未列出的其他公稱壓力和公稱通徑外形尺寸，請咨詢汗越閥門技術部！
如果你需訂購我廠彈性座封閘閥產品，咨詢時煩請說明公稱壓力、公稱通徑、閥體材料、法蘭執行標準、法蘭密封面形式等，本產品閥體材質有鑄鐵、球墨鑄鐵、鑄鋼及不銹鋼等，具體詳情請聯系我司銷售技術人員。
