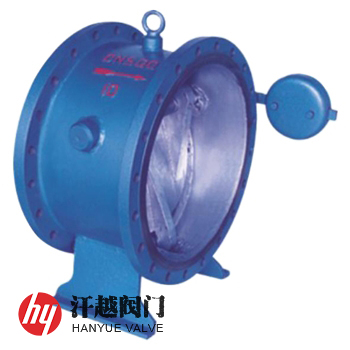

DHH44X微阻緩閉消聲止回閥安裝在水泵出口，靠入口介質的流速水頭作用推動蝶板開啟，同時閥體內的壓力水也流進緩閉機構的活塞后腔，將活塞從活塞腔內推出，當水流停止時(如水泵突然停止運行)，由于蝶板和重錘自重及倒流水壓力的作用，使閥瓣自動關閉，但由于活塞處于推動位置，頂住蝶板，使其不能將閥口全部關閉，還剩有20%左右的開啟截面積，使水流通過，這時就減弱了水錘壓力，當?shù)鍓涸诰忛]機構的活塞端部時，由于反作用力的產生，使活塞后腔的水阻礙活塞退回，也阻止蝶板關閉，這時只能通過微量調節閥緩緩流回閥體內，使蝶板慢慢關閉。該閥在設計上充分考慮了使用環境的要求，采用斜板式結構，達到無震動、無噪音、運行平穩，確保使用場所環境安靜，并具有節能的效果，其用延緩關閉的方式使局部倒流水向系統內泄流，從而大大降低了停泵倒流的水壓沖力，消除了破壞性水錘峰值的產生。本產品蝶板關閉被活塞分成先快速后緩慢兩步，達到既防止介質倒流又起消除噪音作用，特適用于工業、城市給排水管道和高層建筑加壓輸水泵的出口處。
部件名稱
材料名稱
閥 體
HT200
QT450-10
WCB
CF8
CF8M
CF3M
閥 桿
2Cr13
06Cr19Ni10
06Cr17Ni12Mo2
022Cr17Ni12Mo2
蝶 板
閥 座
重 錘
密 封 圈
NBR/EPDM
緩沖油缸
活 塞
活 塞 桿
公稱壓力PN(MPa)
0.25
0.6
1.0
1.6
2.5
2.0
殼體試驗壓力(MPa)
0.375
0.9
1.5
2.4
3.75
3.0
密封試驗壓力(MPa)
0.275
0.66
1.1
1.76
2.75
2.2
設計制造
CJ/T154-2001 給排水用緩閉止回閥通用技術要求
法蘭標準
GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等
檢驗試驗
適用介質
飲用水、原水、工業循環水、海水、污水及其他非腐蝕性介質
工作溫度
0℃ ~ 80℃
公稱壓力
PN
公稱通徑
DN

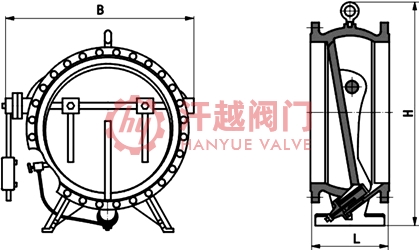

外形尺寸mm
L
H
B
10 ~ 16
200
230
550
450
700
430
1220
1080
250
630
520
800
470
1320
1200
300
270
690
590
900
510
1430
1300
350
290
780
670
1000
1550
1450
400
310
860
750
1800
1670
330
910
1400
710
1980
1880
500
980
850
1600
790
2150
1950
600
390
1070
970
2000
950
2550
2450
如果你需訂購我廠緩閉止回閥產品，咨詢時煩請說明公稱壓力、公稱通徑、閥體材質、內件材料、使用介質及法蘭標準等。本產品有帶重錘和無重錘兩種，適用于公稱尺寸DN300~DN2000，公稱壓力不大于PN16，介質為水，水溫不大于55℃，用以防止破壞性停泵水錘、控制水泵反向轉速的止回閥。
