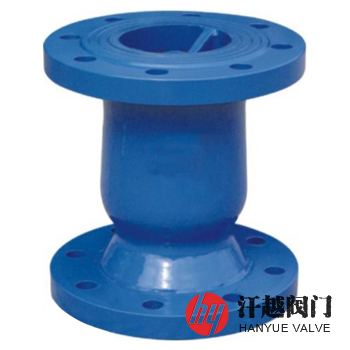

HC42X靜音式止回閥是一種安裝于水泵出口管道上，正常或非正常停泵時可快速關閉，能有效防止水錘發生或大幅度降低水錘波壓力，且內附導流體，流阻低的閥門。該閥閥體的一端為進水口，另一端為出水口，其閥內固定設有閥座，閥座與出水口之間連接有連接板，閥座內設有朝向進水口的閥桿，閥桿上滑動套裝有與進水口相匹配的閥瓣，閥瓣與閥座之間墊置有彈簧，閥瓣呈圓錐體，圓錐體配合于進水口內，當介質按規定方向流動時，閥瓣受介質力的作用被開啟，而介質逆流時，因閥瓣自重和受介質倒流反向力的作用，使閥瓣與閥座的密封面密合而關閉，達到阻止介質逆流的目的，由于閥瓣的啟閉是處于一個動態的力平衡系統中，無論進口端的介質壓力變化如何，它都運行平衡穩定，且無噪音，安全故障少。本產品內部流道采用流線型設計，壓力損失小，而且閥瓣啟閉行程很短，停泵時可快速關閉，防止巨大的水錘聲，具有靜音關閉的特點，其特適用于給排水、消防、暖通、工業等系統，用以防止介質倒流及水錘對泵的損害。
序號
部件名稱
材料名稱
1
閥 體
HT200
QT450-10
WCB
CF8
CF8M
CF3M
2
導 流 體
3
閥 瓣
ZCuAl10Fe3
304
316
316L
4
閥 座
5
閥 桿
6
軸 承
7
彈 簧
公稱壓力PN(MPa)
0.25
0.6
1.0
1.6
2.5
2.0
殼體試驗壓力(MPa)
0.375
0.9
1.5
2.4
3.75
3.0
高壓液密封試驗壓力(MPa)
0.275
0.66
1.1
1.76
2.75
2.2
低壓氣密封試驗壓力(MPa)
設計制造
CJ/T 255-2007 導流式速閉止回閥
法蘭標準
GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等
檢驗試驗
工作溫度
0℃ ~ 65℃
適用介質
清水或物理化學性質類似于水的介質
公稱壓力
PN
公稱通徑
DN
外形尺寸mm
L
D
D1
D2
b-f
Z-?d
10
40
100
150
110
88
18-3
4-18
50
120
165
125
102
65
185
145
122
80
180
200
160
138
20-3
8-18
229
220
158
254
250
210
188
22-3
267
285
240
212
8-22
292
340
295
268
24-3
330
395
350
320
26-3
12-22
300
356
445
400
370
26-4
381
505
460
430
16-22
表中只列出了部分JB/T 79-2015標準PN10法蘭連接外形尺寸。如需其他規格尺寸，請咨詢汗越閥門技術部！
如果你需訂購我廠緩閉止回閥產品，咨詢時煩請說明公稱壓力、公稱通徑、閥體材質、使用介質及法蘭標準等，本產品參考《CJ/T 255-2007 導流式速閉止回閥》標準設計制造。
