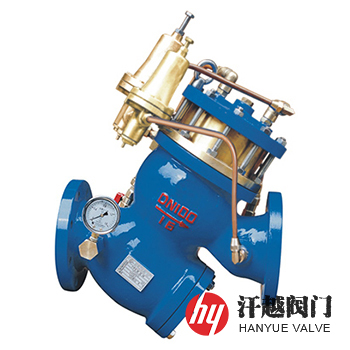

YQ980010型過濾活塞式預防水擊泄放閥是一種由Y形寬體閥腔帶過濾器的主閥、三通式高壓和低壓導閥等組成，可在意外斷電時保護水泵系統免受水錘沖擊，又可保證超壓時管網安全供水的閥門。其當意外斷電、水泵關機、水泵啟動等情況時，產生一個低壓波動，這時低壓導閥開啟與大氣相通，活塞上腔的壓力下降，主閥開啟泄水，并在回水高壓到來時，保持常開狀態，當管網壓力增至工況壓力時，低壓導閥和主閥都緩慢關閉。當管網壓力超過安全值時，高壓導閥立即開啟與大氣相通，主閥開時開啟泄水降壓，當壓力恢復到正常狀態后，導閥和主閥逐步關閉。該閥操作方便，只需分別對二個導閥上的調節摞栓進行調節，即可實現高、低壓的設定，設定的高、低壓力穩定可靠，排放靈敏，它自帶過濾裝置及防震壓力表，使安裝尺寸縮短約40%，減少占用空間，節省投資成本。本產品可廣泛應用自來水公司泵房、給排水、空調和各類工礦企業的供水管網中，如同其它排放閥一樣可安裝在靠近水泵的T型連接管上，事實上在任何壓力管網中，本閥都能防止超壓或水錘對管網的破壞，起到對管網安全的保險作用。
序號
部件名稱
材料名稱
1
閥 體
QT450
WCB
CF8
CF8M
CF3M
2
閥 蓋
3
閥 座
ZCuAl10Fe3
4
閥 瓣
Q235B+NBR
304+NBR
316+NBR
316L+NBR
5
閥 桿
2Cr13
06Cr19Ni10
06Cr17Ni12Mo2
022Cr17Ni12Mo2
6
密 封 圈
NBR/EPDM
7
活 塞
8
彈 簧
9
過 濾 器
10
球 閥
11
高壓導閥
12
低壓導閥
公稱壓力PN(MPa)
1.0
1.6
2.0
2.5
4.0
殼體強度試驗壓力(MPa)
1.5
2.4
3.0
3.75
6.0
高壓液密封試驗壓力(MPa)
1.1
1.76
2.2
2.75
4.4
低壓氣密封試驗壓力(MPa)
0.6
高壓導閥設定壓力(MPa)
≤ 1.0
≤ 1.6
≤ 2.0
≤ 2.5
≤ 4.0
低壓導閥設定壓力(MPa)
≥ 0.1
連接法蘭
GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等
壓力試驗
GB/T 13927-2008、API 598-2016
適用介質
清水或物理化學性質類似于水的介質
工作溫度
0℃ ~ 80℃
公稱壓力
PN
公稱通徑
DN
尺寸mm
L
D
K
R
C-f
n-?d
16
50
250
160
125
100
16-3
4-18
65
280
180
145
120
18-3
80
335
195
135
20-3
8-18
380
215
155
425
245
210
185
22-3
150
480
240
24-3
8-23
200
570
295
265
26-3
12-23
650
405
355
320
30-3
12-25
300
740
460
410
375
30-4
350
810
520
470
435
34-4
16-25
400
860
580
525
485
36-4
16-30
表中只列出了部分JB/T 79-2015標準PN16法蘭連接外形尺寸。如需其他規格尺寸，請咨詢汗越閥門技術部！
本產品低壓導閥設定壓力不得低于0.1MPa，高壓導閥設定壓力不得高于公稱壓力。如果你需訂購我廠水力控制閥產品，咨詢時煩請說明公稱尺寸、公稱壓力、主閥和元件材料要求等。
