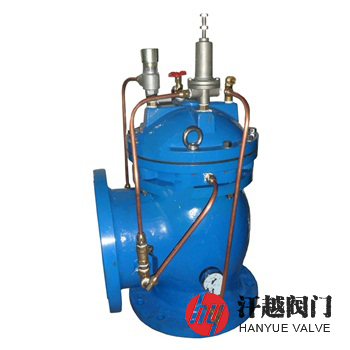

GA6600水擊泄放閥是一種由主閥、高壓水力導閥、針閥、球閥和導管等部件組成水力自動控制系統，高壓無條件開啟泄除水錘的閥門，它通過將過高的壓力排向大氣，來完成這一功能，當系統壓力超出高壓導閥設定值時，導閥將打開，主閥開啟，使系統泄壓，如系統壓力恢復，低于導閥設定值，導閥將自動關閉，主閥也緩慢關上。其操作平衡無振動，具獨特的V型開口閥瓣和差動活塞設計，在任何工作壓力下都能給予可靠的關閉推動力，調節性能優秀，運行平穩，不會產生自身關閉水錘，開閥泄水時響應快速，大孔道高敏感的泄壓導閥響應高壓條件快速開啟主閥，當壓力平息后可快速度關閥。該閥調壓前，先把針閥關閉后再打開半圈，球閥為關閉狀態，其余球閥處于開啟狀態，調壓時，先松開導閥手輪下的鎖緊螺母，然后順時針擰動導閥手輪為增加壓力，反之為降低壓力，調好后，鎖好鎖緊螺母。本產品適合安裝在水泵出口管道上，靠近水擊發生源如止回閥、輸水管超壓點等，用T型三通外接，能無條件泄除高壓水錘，是泵站的安全保護設備，能有效地提高供水管網系統安全可靠性。
序號
部件名稱
材料名稱
1
閥 體
QT450
WCB
CF8
CF8M
CF3M
2
閥 蓋
3
閥 座
06Cr19Ni10
06Cr17Ni12Mo2
022Cr17Ni12Mo2
4
閥 瓣
2Cr13
5
閥 桿
6
密 封 圈
NBR/EPDM
7
活 塞
8
閥座墊環
9
彈 簧
10
高壓導閥
11
活 塞 環
12
導 閥 環
公稱壓力PN(MPa)
1.0
1.6
2.0
2.5
4.0
殼體強度試驗壓力(MPa)
1.5
2.4
3.0
3.75
6.0
高壓液密封試驗壓力(MPa)
1.1
1.76
2.2
2.75
4.4
低壓氣密封試驗壓力(MPa)
0.6
反應時間
≤0.5S (即產生水錘起至閥動作泄水時間不大于0.5秒)
連接法蘭
GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等
檢驗試驗
GB/T 13927-2008、API 598-2016
適用介質
清水、原水或物理化學性質類似于水的介質
工作溫度
0℃ ~ 80℃
公稱壓力
PN
公稱尺寸
DN
尺寸mm
L
D
K
R
C-f
n-?d
16
50
143
160
125
100
16-3
4-18
65
145
180
120
18-3
80
155
195
135
20-3
8-18
175
215
200
245
210
185
22-3
150
225
280
240
24-3
8-23
275
335
295
265
26-3
12-23
250
325
405
355
320
30-3
12-25
300
375
460
410
30-4
350
425
520
470
435
34-4
16-25
400
475
580
525
485
36-4
16-30
450
500
640
585
545
40-4
20-30
600
705
650
608
44-4
20-34
表中只列出了部分JB/T 79-2015標準PN16法蘭連接外形尺寸。如需其他規格尺寸，請咨詢汗越閥門技術部！
如果你需訂購我廠水力控制閥產品，咨詢時煩請說明進出口壓力、公稱尺寸、閥體和內件材質以及控制元件要求等以便選型，本產品閥體形式有直通式和角式兩種，常規配置工作溫度不得超過0℃-80℃，如超過此溫度咨詢時請說明，具體詳情請聯系我司銷售技術人員。
