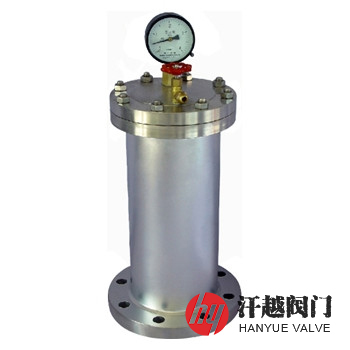

YQ9000活塞式水錘吸納器也常被稱為水錘消除器，是一種通過密封緩沖氣壓腔對水錘實現緩沖，能使給水管道和設施免遭水錘破壞的水力防護裝置。其利用活塞上腔室中空氣的脹縮，使突發的沖擊波得到緩沖而緩解了力度，避免了因巨大水錘沖擊造成的設備損壞。它能在無需阻止流體流動的情況下，有效地消除各類流體在傳輸系統可能產生的水錘和浪涌引發的不規則水擊波震蕩，從而達到消除具有破壞性的沖擊波，起到保護管道的目的。本產品適用于建筑給水管道，同時也可用于介質、工況相同或相似的其他輸配水管道。
YQ9000活塞式水錘吸納器由殼體、活塞、緩沖氣壓腔等組成，當沖擊波進入時，水擊波作用于活塞上，活塞將往容氣腔方向運動，活塞在一定壓力的氣體和不規則沖擊波雙重作用下來回運動，形成一個動態平衡，這樣就消除了不規則的水擊波震蕩。其利用空氣的可壓縮性來緩沖水錘沖擊，免除管網系統及泵閥組件因水錘波的沖擊而受到嚴重傷害，大大延長了使用壽命，并可消除由水錘產生的噪音。本產品作為保護供水管道安全的有效緩沖設施，在石化、市政、給排水、消防和暖通等眾多管網中得到廣泛使用。
序號
部件名稱
材料名稱
1
殼 體
06Cr19Ni10
022Cr19Ni10
06Cr17Ni12Mo2
022Cr17Ni12Mo2
2
殼 蓋
3
連接法蘭
4
活 塞
5
密 封 圈
NBR/EPDM
6
螺 栓
7
螺 母
8
壓 力 表
組合件
公稱壓力PN(MPa)
1.0
1.6
2.5
4.0
強度試驗壓力(MPa)
2.0
3.2
5.0
8.0
密封試驗壓力(MPa)
1.1
1.76
2.75
4.4
容氣腔壓力
50% ~ 70% (占管道壓力百分?jǐn)?shù))
設計制造
CJ/T 300-2013 建筑給水水錘吸納器
法蘭標準
JB/T 81-2015、JB/T 82-2015、GB/T 9119-2010、GB/T 9115-2010、ASME B16.5-2017等
檢驗驗收
適用介質
建筑給水及物理化學性質相同或相似的其他介質
工作溫度
0℃ ~ 70℃
公稱壓力
PN
公稱尺寸
DN
尺寸mm
L
D
D1
D2
b-f
Z-?d
16
15
200
95
65
45
14-2
4-14
20
300
105
75
55
16-2
25
320
115
85
18-2
32
340
135
100
78
4-18
40
350
145
110
20-3
50
365
160
125
22-3
465
180
120
24-3
80
510
195
8-18
575
215
155
26-3
600
245
210
185
28-3
150
645
280
240
8-23
755
335
295
265
30-3
12-23
250
855
405
355
32-3
12-25
955
460
410
375
32-4
220
20-2
380
385
485
520
585
230
190
270
188
8-25
218
360
310
278
425
370
332
34-3
12-30
430
390
36-4
16-30
表中未列出規格及參數，請咨詢汗越閥門技術部！
如果你需訂購我廠水力控制閥產品，咨詢時煩請告知公稱通徑、公稱壓力、閥體材質、閥內件材料、法蘭標準及法蘭密封面形式等。本產品通常應用于高層建筑的給水泵或小型水泵裝置管路系統上，具有在無需阻止水流條件下，有效吸收水擊的能力，能夠較好地消除管路的振動和噪音。一般來說，公稱尺寸DN15~DN40為螺紋連接，用標準三通垂直于管道，用于支管系統消除管道不規則水擊波和噪聲。DN50~DN300為法蘭連接，用標準三通外接。應盡量安裝在水擊源附近，其安裝應便于水擊波無阻礙地通向消除器。
