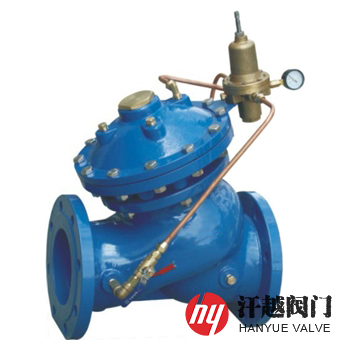

YX741X可調式減壓穩壓閥是一種通過啟閉件的節流，將入口壓力降至某一個所需要的出口壓力，并能在進水口壓力及流量發生變動時，可利用介質本身能量保持出口壓力基本不變的水力控制閥。該閥控制系統的進口處裝有一個自清潔濾網，利用流體特性，使比重較大、直徑較大的懸浮顆粒不會進入控制系統，確保系統循環通暢無阻，使閥門能安全可靠地運行。本產品系統動作敏捷、使用壽命長，特別適于安裝在高層建筑給排水系統管道上。
YX741X隔膜可調式減壓穩壓閥是利用導閥感應閥門下游壓力，并控制主閥，使閥后水壓降低，其在一定范圍內，無論進口壓力波動還是流量變化，出口的靜壓和動壓穩定在設定值上。該閥出口壓力在一定范圍內可調節，減壓先導閥和主閥為分體結構。
序號
部件名稱
材料名稱
1
閥 體
QT450
WCB
CF8
CF8M
CF3M
2
閥 蓋
3
閥 盤
304
4
閥 座
5
閥 桿
2Cr13
316
316L
6
膜 片
NBR/EPDM
7
膜片壓板
8
彈 簧
06Cr19Ni10
06Cr17Ni12Mo2
022Cr17Ni12Mo2
9
導 閥
ZCuAl10Fe3
10
過 濾 器
11
球 閥
12
針 閥
公稱壓力PN(MPa)
1.0
1.6
2.0
2.5
4.0
殼體強度試驗壓力(MPa)
1.5
2.4
3.0
3.75
6.0
高壓液密封試驗壓力(MPa)
1.1
1.76
2.2
2.75
4.4
低壓氣密封試驗壓力(MPa)
0.6
設計制造
JB/T 10674-2006 水力控制閥
法蘭標準
GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等
檢驗試驗
介質溫度
0℃ ~ 80℃
公稱壓力PN
公稱通徑DN
尺寸mm
L
H
10 ~ 25
50
203
293
350
622
957
65
216
328
400
698
1188
80
248
364
450
775
1218
100
283
418
500
811
1256
125
330
481
600
900
1600
150
356
543
700
980
1750
200
444
673
800
1120
1900
250
533
792
1220
2100
300
927
1000
1320
2400
表中未列出規格及參數，請咨詢汗越閥門技術部！
如果你需訂購我廠可調式減壓穩壓閥產品，咨詢時煩請說明公稱壓力、公稱通徑、閥體材質、使用介質及法蘭標準等。本產品較低壓差為0.2MPa。
