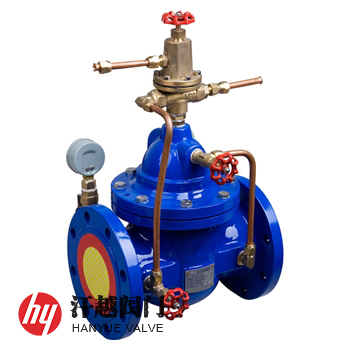

SK800X壓差旁通平衡閥是利用水作用力和調節壓差平衡導閥，自動控制閥門的開度，常用在中央空調導流、供水、回水之間平衡壓差的閥門，使管路中介質保持恒定的壓差值。其由主閥、導閥、針閥、球閥、微型過濾器和壓力表等組成，通過壓差控制導閥感應閥門上下游壓差，對壓力變化信號進行比較，輸出主閥開度信號，控制主閥開度，從而使供、回水管路的壓差穩定在一個設定值上。本產品壓差在一定范圍內可調節。
SK800X壓差旁通平衡閥通過壓差先導閥感應閥門上下游壓差，并控制主閥的開度，壓差大時導閥開度大，控制室通過C管的下泄水量增大，主閥控制室壓力下降，主閥開度增大，主閥進出口間壓差變小，反之，若主閥進出口間壓差變小，則導閥開度變小，主閥控制室壓力上升，推動主閥開度減小而使主閥壓差增大，這種負反饋作用使主閥進出口間壓差穩定在設定值上。設定針閥開度和導閥彈簧壓力可設定主閥進出口間壓差。
序號
部件名稱
材料名稱
1
閥 體
QT450
WCB
CF8
CF8M
CF3M
2
閥 蓋
3
閥 座
4
閥 軸
2Cr13
304
316
316L
5
O 型 圈
NBR/EPDM
6
彈 簧
06Cr19Ni10
06Cr17Ni12Mo2
022Cr17Ni12Mo2
7
針 閥
ZCuAl10Fe3
8
球 閥
9
導 閥
10
過 濾 器
11
壓 力 表
組合件
公稱壓力PN(MPa)
0.6
1.0
1.6
2.5
4.0
殼體強度試驗壓力(MPa)
0.9
1.5
2.4
3.75
6.0
高壓水密封試驗壓力(MPa)
0.66
1.1
1.76
2.75
4.4
低壓水密封試驗壓力(MPa)
0.05
設計制造
CJ/T 219-2017 水力控制閥
法蘭標準
GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等
檢驗試驗
介質溫度
0℃~80℃

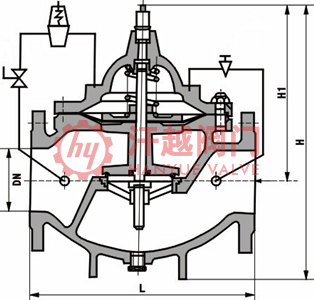

公稱壓力PN
公稱通徑DN
尺寸mm
L
F
H
A
H1
A1
10 ~ 25
50
205
—
610
160
65
215
625
180
80
245
642
200
100
292
750
270
125
330
808
310
150
355
864
320
495
1135
370
250
600
1185
430
300
698
1325
480
350
787
1385
525
400
914
1445
580
500
978
635
如果你需訂購我廠水力控制閥產品，咨詢時煩請說明公稱通徑、公稱壓力、主閥材質、元件和內件材料要求等，本產品設有壓差調整機構，用導閥螺釘調節壓差大小，并設有防松螺釘，按順時針方向轉動導閥調節螺釘，供水和回水間的壓差增加。
