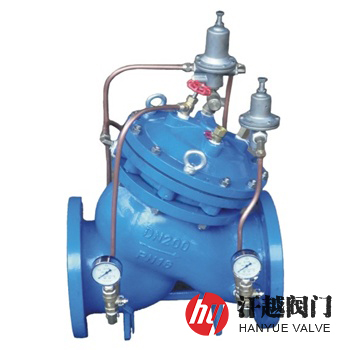

735S壓力波動預止閥是一種液壓自動控制閥,其被設計用于減小由于水泵開啟、關閉或斷電而造成停泵時引起的壓力波動,從而保護水泵管網系統,此閥是一種導閥控制,液壓驅動的隔膜控制閥,它的開關由閥門兩端的壓差驅動,上控制腔根據雙路控制原理操作,通過調節導閥和泄壓導閥控制主閥動作,下控制腔通過一固定的小孔與下游壓力相連,關閉時起緩沖作用。
突然停泵,水流由于慣性作用,首先產生水柱分離(趨勢),引起系統壓力下降,隨后分離水柱發生彌合,兩股分離水柱劇烈碰撞產生壓力很高的彌合水錘,產生巨大的壓力波動,壓力波動預止閥的低壓泄壓導閥可感應到這種初始的壓力下降,預先開啟主閥,隨后而來的彌合高壓將主閥完全打開,泄放系統高壓,從而起預防水錘的功能,高壓導閥感應高壓力波,同樣會開啟主閥,并使主閥保持開啟狀態,液壓或機械的流量控制器可限制閥門的開啟,這一裝置有效地控制了壓力波動,并保證主閥及時關閉不產生額外的系統壓力損失,當系統高壓降低到接近于設定值時,高泄壓導閥關閉,主閥上控制腔中的壓力隨之增加,主閥關閉,系統中的壓力恢復至正常工況。本產品為了便于區別高低兩個泄壓導閥,在低壓泄壓導閥上標有數字"2",高壓泄壓導閥上標有數字"3",高壓、低壓泄壓導閥上都裝有調節螺釘,以分別設定低壓/高壓泄壓值,由針閥控制主閥關閉速度。
735S壓力波動預止閥除了可預防壓力波動,還具有將過高壓力排向大氣,而維持預設的較大系統壓力的功能,當系統壓力超出高壓泄壓導閥的設定值,高壓泄壓導閥開啟,主閥上控制腔中的壓力減小,主閥開啟使系統泄壓,從而維持系統的預設壓力值,系統壓力降低到泄壓導閥設定值,導閥將關閉,主閥上控制腔中的壓力會增加并緩慢關閉以維持預設系統壓力值。
序號
部件名稱
材料名稱
1
閥 體
QT450
WCB
CF8
CF8M
CF3M
2
閥 蓋
3
閥 座
4
閥 桿
2Cr13
304
316
316L
5
O 型 圈
NBR/EPDM
6
彈 簧
06Cr19Ni10
06Cr17Ni12Mo2
022Cr17Ni12Mo2
7
針 閥
8
球 閥
9
導 閥
10
過 濾 器
11
壓 力 表
組合件
公稱壓力PN(MPa)
0.6
1.0
1.6
2.5
4.0
殼體強度試驗壓力(MPa)
0.9
1.5
2.4
3.75
6.0
高壓水密封試驗壓力(MPa)
0.66
1.1
1.76
2.75
4.4
低壓水密封試驗壓力(MPa)
0.05
試驗標準
GB/T 13927-2008、API 598-2016
連接法蘭
GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等
適用介質
清水及物理化學性質類似于水的其他液體
工作溫度
0℃ ~ 80℃
公稱壓力PN
公稱通徑DN
尺寸mm
L
H
10 ~ 40
50
205
293
350
787
957
65
216
328
400
914
1188
80
250
364
450
978
1218
100
320
418
500
1256
125
365
481
600
1150
1600
150
415
543
700
1450
1750
200
673
800
1560
1900
605
729
900
1800
2100
300
698
927
1000
2000
2400
表中未列出規格及參數,請咨詢汗越閥門技術部!
本產品有角型和Y型兩種閥體。如果你需訂購我廠水力控制閥產品,咨詢時煩請說明進出口壓力、公稱通徑、閥體材質等以便選型,若已經由設計單位選定的型號,請按型號直接向我司銷售部訂購。
