在測試的各個階段，對軟密封閘閥進(jìn)行了解體檢測；同時按照 GB/T13927-1992《通用閥門壓力試驗》的要求，對閥門進(jìn)行了密封性測試。根據(jù)檢測的結(jié)果，總結(jié)如下：

1、軟密封閘閥閥體的密封面完好，沒有任何摩擦損傷。

2、軟密封閘閥閥板從外表來看與閥體接觸的密封面有輕微的擦痕。此擦痕在運(yùn)行1萬次開始出現(xiàn)，到,3萬次時發(fā)展較快，3萬次到5萬次之間發(fā)展較平緩。

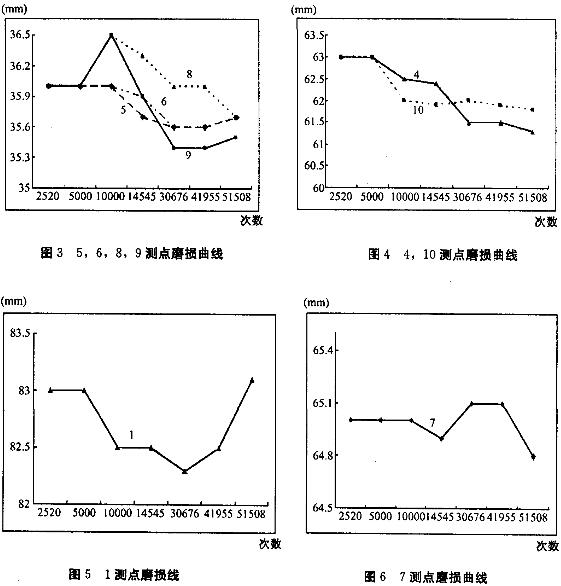

3、閥板從圓周劃分的12點來看，磨損基本對稱，表明閥板在閥體中受力基本均勻。2點和12點厚度尺寸變化較小，這兩點的受力較小；3點和11點厚度尺寸變化有所增加；4點和10點的變化最大(1.7mm和1.2mm)，證明此處的受力最大；5、6點和8、9點的變化較小，此處由側(cè)向接觸轉(zhuǎn)為正壓接觸。

4、盡管閥板有磨損，但通過密封性試驗，其性能仍能完全達(dá)到GB/T 13927-1992的要求。

5、從閥桿、絲套及其他傳動部位的尺寸檢測，均未見明顯磨損。

6、目前，靜壓壽命試驗已達(dá)到51508次，遠(yuǎn)遠(yuǎn)超過JB /T 53162-1999《閘閥產(chǎn)品質(zhì)量分等》軟密封閘閥優(yōu)等品靜壓壽命試驗次數(shù)(4000次)，隨著測試的持續(xù)進(jìn)行，該測試啟閉次數(shù)仍在繼續(xù)增加。
