膜片式快開排泥閥易堵我們可以通過排泥閥閥板的開啟高度改造來解決；其電磁閥頻繁故障是由于壓縮空氣管道內出現雜質，如果管道經吹掃后電磁閥被堵現象仍然存在，可通過在進氣主管道上安裝空氣過濾器和機油潤滑器。

一、排泥閥閥板的開啟高度改造

《膜片式快開排泥閥》(CJ/T196-2004)城鎮建設行業標準4.1條規定：閥板的開啟高度不小于公稱通徑的1/2。按照規定，新區制水廠所用的DN150排泥閥閥板的開啟高度不應小于 75mm。為解決排泥閥閥板的開啟高度過大所產生的水錘，我們對排泥閥進行了改造，改造前如圖2 所示，限位桿控制閥板開啟高度為20mm，球閥常開，與大氣相通。改造后如圖3 所示，取消了限位桿，閥板開啟高度為75mm，球閥常閉。將電磁閥氣孔2與排泥閥上腔頂部氣孔用軟管連接。氣孔1連接氣源相連，氣孔3與大氣相連，氣孔4與排泥閥下腔氣孔用軟管連接，氣孔5用減壓排氣調節鈕與大氣相連。

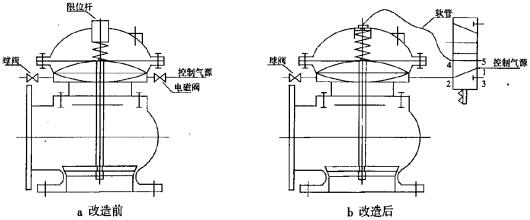

圖2排泥閥改造前后圖

當電磁閥失電時，氣孔1與氣孔2通道打開，排泥閥上腔進氣；氣孔4與氣孔5通道打開，排泥閥下腔內氣體排入大氣；氣孔3處于關閉狀態。排泥閥減速關閉，水錘消除。這是由于氣孔5安裝了減壓排氣調節鈕，排泥閥閥板不會迅速落下，同時上腔進氣保證了排泥閥閥板的一次性關閉，不會上下跳動。

當電磁閥得電時，氣孔1與氣孔4通道打開，排泥閥下腔進氣；氣孔2與氣孔3通道打開， 排泥閥上腔內氣體排入大氣；氣孔 5 處于關閉狀態。排泥閥迅速開啟。

改造后徹底解決了排泥閥經常因小雜物而堵的問題；解決了排泥閥震動大或排泥停不下來的問題；真正實現了排泥自動化，排泥運行的控制方法是通過PLC模塊的整定，使排泥閥開啟間隔時間、排泥時間設定為所需數值；減少了壓縮空氣的消耗；改造費用低。

二、壓縮空氣管道改造

1、電磁閥頻繁故障是由于壓縮空氣管道內出現雜質，管道經吹掃后電磁閥被堵現象仍然存在，通過在進氣主管道上安裝空氣過濾器和機油潤滑器后效果顯著，運行至今未出現電磁閥被堵現象。

2、為了防止排泥閥閥板的開啟高度過大，在進氣主管道上安裝壓氣減壓閥，將進氣壓力由 0.7MPa降至0.20MPa，這樣即保證了閥板開啟度，又完全消除了水錘以及對排泥閥皮膜地損傷，真正實現了排泥閥的“零故障”運行。
