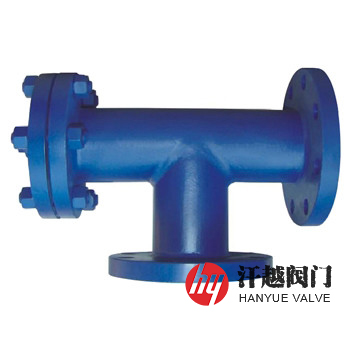

ST24C、ST24M、ST24S反折流式T型過濾器是一種安裝在管道上能除去流體中的固體顆粒，防止雜物進入機器設備、泵閥或堵塞儀表，影響正常生產運行，起到穩定工藝過程、保障安全生產作用的反折流式T型法蘭連接過濾器。它適用的工作介質視介質對材料的腐蝕情況來選擇材質，對碳素鋼、低合金鋼、不銹鋼而言能承受化工、石油化工生產中的弱腐蝕性物料，如水、氨、油品、烴類等；化工生產中的腐蝕性物料，如燒堿、純堿、濃稀硫酸、硝酸、醋酸、脂肪酸等；制冷、空分生產中的低溫物料，如液甲烷、液氮、液氧及各種冷劑；輕工食品、制藥生產中有衛生要求的物料，如啤酒、飲料、乳制品、糖漿、醫藥用品等。本產品宜安裝在介質流向有90°變化處，以節省彎頭，其主要型號有ST24C-H1.0、ST24C-H2.5、ST24C-H4.0、ST24C-A150、ST24C-A300、ST24M-H1.0、ST24M-H2.5、ST24M-H4.0、ST24M-A150、ST24M-A300、ST24S-H1.0、ST24S-H2.5、ST24S-H4.0、ST24S-A150、ST24S-A300。
序號
部件名稱
材料名稱
1
三通殼體
20#
16Mn
06Cr19Ni10
06Cr17Ni12Mo2
022Cr17Ni12Mo2
2
接 管
3
法 蘭
A105
4
法 蘭 蓋
Q235B
5
密 封 墊
聚四氟乙烯、柔性石墨纏繞、金屬纏繞墊(帶內外環)
6
濾筒濾網
304
316
316L
7
螺 栓
35CrMo
8
螺 母
30CrMo
9
排放螺塞
公稱壓力PN(MPa)
1.0
2.5
4.0
2.0
5.0
殼體試驗壓力(MPa)
1.5
3.75
6.0
3.0
7.5
高壓液密封試驗壓力(MPa)
1.1
2.75
4.4
2.2
5.5
低壓氣密封試驗壓力(MPa)
0.6
設計制造
HG/T 21637-1991 化工管道過濾器
法蘭標準
HG/T 20592-2009、HG/T 20615-2009、ANSI B16.5-2013等
檢驗試驗
工作溫度
碳鋼-20~400℃、低合金鋼-40~400℃、不銹鋼-196~400℃
過濾精度
0.02mm ~ 16.0mm
公稱壓力PN
公稱通徑DN

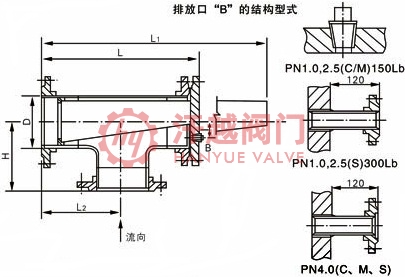

尺寸
排放口"B"
D
L
L1
L2
H
I
PN10-25
PN40
10 ~ 40
50
57
300
528
164
16
ZG?"
DN20凹面
65
76
338
594
184
25
80
89
368
652
196
30
100
108
423
735
220
175
40
125
133
466
814
240
194
45
150
159
521
817
270
217
55
200
219
630
1108
320
268
70
250
273
738
1310
370
90
325
846
1512
420
372
105
350
377
911
1631
450
401
120
DN25凹面
400
426
1038
1840
449
140
500
529
1234
2208
609
539
230
600
1340
2454
710
564
壓力等級Class
公稱尺寸NPS
150Lb
300Lb
150(2.0MPa)
300(5.0MPa)
60.3
305
139
NPT?"
DN20凸面
2 ?
76.1
344
157
88.9
376
171
114.3
455
758
209
139.7
840
168.3
542
930
219.1
634
294
10
743
345
12
323.9
848
396
14
355.6
1632
DN25凸面
406.4
1032
485
20
508
1193
574
24
610
1324
637
如果你需訂購我廠管道過濾器產品，咨詢時煩請說明法蘭執行標準、公稱直徑、公稱壓力、殼體材料、濾芯材質、過濾介質及過濾精度，是否配對法蘭、螺栓螺母及墊片等，我公司可按客戶需求承接定制。
