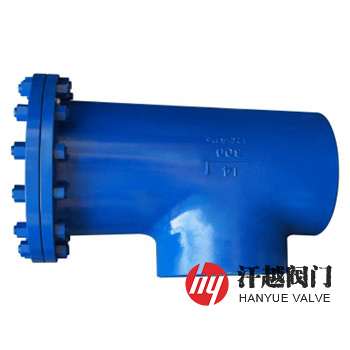

ST26S、ST26M、ST26C反折流式T型過濾器是一種由三通殼體、接管、濾網、圓形濾座擋圈、法蘭和法蘭蓋及緊固件等部件組成的反折流式T型對焊連接過濾器，它的濾網由圓臺型濾筒和安裝在其外的絲網兩部分構成，過濾的時候流體一般是從三通殼體的中部端口流入，流經濾網時是先由濾筒外再流向?yàn)V筒內，其中的固體雜質顆粒被阻擋在濾筒外部的絲網上，而潔凈的濾液則能穿過置有一定規格的絲網從左端或右端流出。本產品可根據不同的工況需要選用碳素鋼、低合金鋼、奧氏體不銹鋼等材料，其對應的型號分別有ST26C-H1.0、ST26C-H2.5、ST26C-H4.0、ST26C-A150、ST26C-A300、ST26M-H1.0、ST26M-H2.5、ST26M-H4.0、ST26M-A150、ST26M-A300、ST26S-H1.0、ST26S-H2.5、ST26S-H4.0、ST26S-A150、ST26S-A300。
序號
部件名稱
材料名稱
1
三通殼體
20
304
304L
316
316L
2
接 管
3
法 蘭
A105
4
法 蘭 蓋
Q235B
5
密 封 墊
聚四氟乙烯、柔性石墨纏繞、金屬纏繞墊(帶內外環)
6
過 濾 網
7
螺 柱
35CrMo
8
螺 母
30CrMo
9
排放螺塞
公稱壓力PN(MPa)
1.0
2.5
4.0
2.0
5.0
殼體試驗壓力(MPa)
1.5
3.75
6.0
3.0
7.5
高壓液密封試驗壓力(MPa)
1.1
2.75
4.4
2.2
5.5
低壓氣密封試驗壓力(MPa)
0.6
設計制造
HG/T 21637-1991 化工管道過濾器
對焊端部
GB/T 12224-2005、ASME B16.25-2017、ASME B16.9-2012
檢驗試驗
工作溫度
碳鋼-20~400℃、低合金鋼-40~400℃、不銹鋼-196~400℃
過濾精度
0.02mm ~ 16.0mm
公稱壓力PN
公稱通徑DN

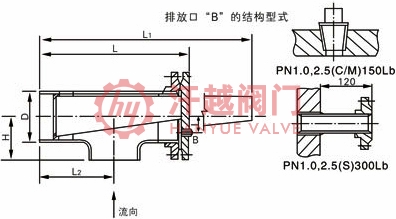

尺寸
排放口"B"
D
L
L1
L2
H
I
PN10-25
PN40
10 ~ 40
50
57
300
528
164
64
16
ZG?"
DN20凹面
65
76
338
594
184
25
80
89
368
652
196
86
30
100
108
423
735
220
105
40
125
133
466
814
240
124
45
150
159
521
817
270
143
55
200
219
630
1108
320
178
70
250
273
738
1310
370
216
90
325
846
1512
420
254
350
377
911
1631
450
279
120
DN25凹面
400
426
1038
1840
305
140
500
529
1234
2208
609
381
230
600
1340
2454
710
432
壓力等級Class
公稱尺寸NPS
150Lb
300Lb
150(2.0MPa)
300(5.0MPa)
60.3
139
NPT?"
DN20凸面
2 ?
76.1
344
157
88.9
376
171
114.3
455
758
209
139.7
840
168.3
542
930
219.1
634
294
10
743
345
12
323.9
848
396
14
355.6
1632
406.4
1032
485
DN25凸面
508
1193
574
24
610
1324
637
如果你需訂購我廠管道過濾器產品，咨詢時煩請說明法蘭執行標準、公稱直徑、公稱壓力、殼體材質、濾芯材質、過濾介質及過濾精度，是否配對法蘭、螺栓螺母及墊片等，我公司可按客戶需求承接定制。
