1

三通殼體

20

304

304L

316

316L

2

接        管

20

304

304L

316

316L

3

法        蘭

A105

304

304L

316

316L

4

法  蘭  蓋

Q235B

304

304L

316

316L

5

密  封  墊

聚四氟乙烯、柔性石墨纏繞、金屬纏繞墊(帶內外環)

6

過  濾  網

304

304

304L

316

316L

7

螺        栓

35CrMo

304

304

316

316

8

螺        母

30CrMo

304

304

316

316

9

排放螺塞

304

304

304L

316

316L

殼體試驗壓力(MPa)

1.5

3.75

6.0

3.0

7.5

高壓液密封試驗壓力(MPa)

1.1

2.75

4.4

2.2

5.5

低壓氣密封試驗壓力(MPa)

0.6

0.6

0.6

0.6

0.6

設計制造

HG/T 21637-1991 化工管道過濾器

對焊端部

GB/T 12224-2005、ASME B16.25-2017、ASME B16.9-2012

檢驗試驗

HG/T 21637-1991 化工管道過濾器

工作溫度

碳鋼-20~400℃、低合金鋼-40~400℃、不銹鋼-196~400℃

過濾精度

0.02mm ~ 16.0mm

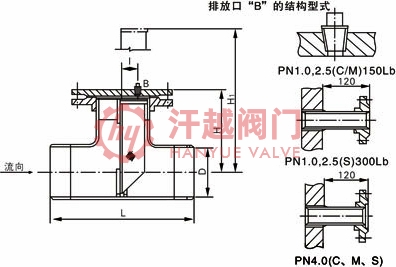

D

L

H

H1

I

PN10-25

PN40

10 ~ 40

50

57

228

136

254

14

ZG?"

DN20凹面

65

76

260

154

294

20

ZG?"

DN20凹面

80

89

292

172

332

23

ZG?"

DN20凹面

100

108

350

203

399

28

ZG?"

DN20凹面

125

133

388

226

449

42

ZG?"

DN20凹面

150

159

434

251

508

60

ZG?"

DN20凹面

200

219

536

310

639

104

ZG?"

DN20凹面

250

273

640

368

768

110

ZG?"

DN20凹面

300

325

744

426

898

132

ZG?"

DN20凹面

350

377

802

461

980

158

ZG?"

DN25凹面

400

426

898

517

1100

179

ZG?"

DN25凹面

500

529

1078

623

1339

227

ZG?"

DN25凹面

600

630

1128

630

1438

277

ZG?"

DN25凹面

壓力等級
Class

公稱尺寸
NPS

尺寸

排放口"B"

D

L

H

H1

I

150Lb

300Lb

150(2.0MPa)

300(5.0MPa)

2

60.3

278

166

306

14

NPT?"

DN20凸面

2 ?

76.1

314

187

348

20

NPT?"

DN20凸面

3

88.9

342

205

384

23

NPT?"

DN20凸面

4

114.3

418

246

473

28

NPT?"

DN20凸面

5

139.7

460

270

529

42

NPT?"

DN20凸面

6

168.3

500

292

581

60

NPT?"

DN20凸面

8

219.1

588

340

694

104

NPT?"

DN20凸面

10

273

690

398

821

110

NPT?"

DN20凸面

12

323.9

792

452

949

132

NPT?"

DN20凸面

14

355.6

852

485

1023

158

NPT?"

DN20凸面

16

406.4

970

547

1166

179

NPT?"

DN25凸面

20

508

1148

642

1372

227

NPT?"

DN25凸面

24

610

1274

712

1569

277

NPT?"

DN25凸面
