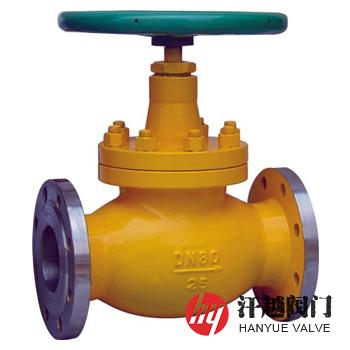

J41F、J41N燃氣截止閥是一種截流件由閥桿帶動，沿閥座的中心線作直線運動，以實現對管路中可燃性氣體流的流通或切斷以及流量調節用的閥門。該閥具有雙重密封結構，提高了密封性能，金屬硬密封面保護軟密封材料不過載受損，其閥瓣內裝有彈性裝置，當閥門外部失火時，軟密封材料被高溫燒毀，它的彈性裝置仍能保證閥門緊閉密封，從而形成了軟硬(內外)雙重密封結構，密封性能好。本產品采用彈性V形聚四氟乙烯或柔性石墨作為動密封填料，由壓緊螺母、不銹鋼彈簧提供初始密封，填料密封性能隨介質壓力上升而增強，具有自密封功能，因此，特適用于高中壓燃氣輸送用管道。
J41F、J41N燃氣截止閥密封面材料采用尼龍或聚四氟乙烯塑料，提高了關閉密封性能，并避免了因金屬密封面碰撞所產生的靜電火花而導致火災發生，其順時針轉動手輪，帶動閥桿使連接在閥桿上的閥瓣迎合閥座密封面，閥門關嚴，逆時針轉動手輪，帶動閥桿使連接在閥桿上的閥瓣離開閥座密封面，閥門打開。由于該閥的閥桿開啟或關閉行程相對較短，而且具有可靠的切斷功能，又因其閥座通口的變化與閥瓣的行程成正比例關系，比較適合于對燃氣流量的調節，因此，本產品非常適合作為切斷或調節以及節流用，被廣泛應用在城鎮供氣管網系統天然氣、液化石油氣等易燃性氣體介質管路上。
序號
部件名稱
材料名稱
1
閥 體
WCB
CF8
CF3
CF8M
CF3M
2
閥 蓋
3
閥 桿
2Cr13
304
304L
316
316L
4
閥 瓣
5
閥 座
6
密 封 環
RPTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON
7
壓緊螺母
35
8
填 料
GRAPHITE
PTFE
9
墊 片
10
螺 栓
35CrMoA
11
螺 母
30CrMoA
公稱壓力PN(MPa)
1.6
2.5
4.0
6.3
10.0
殼體試驗壓力(MPa)
2.4
3.75
6.0
9.45
15.0
上密封試驗壓力(MPa)
1.76
2.75
4.4
6.93
11.0
液體高壓密封試驗壓力(MPa)
氣體低壓密封試驗壓力(MPa)
0.6
設計制造
GB/T 12235-2007、ASME B16.34-2013
結構長度
GB/T 12221-2005、ASME B16.10-2017
法蘭標準
JB/T 79-2015、GB/T 9113-2010、HG/T 20592-2009、HG/T 20615-2009、ASME B16.5-2017
檢驗試驗
JB/T 9092-1999、API 598-2016
公稱壓力
PN
公稱尺寸
DN
外形尺寸mm
L
H
16
15
130
218
25
20
150
258
160
275
32
180
280
40
200
330
50
230
350
65
290
370
400
80
310
355
100
415
125
460
480
510
600
710
250
650
786
300
750
925
表中未列出的其他公稱壓力和公稱通徑外形尺寸，請咨詢汗越閥門技術部！
如果你需訂購我廠不銹鋼截止閥產品，咨詢時煩請?zhí)峁┕Q通徑、公稱壓力、閥體材質、內件材料、介質使用溫度，連接法蘭標準及密封面形式等，本產品密封材料低壓選用聚四氟乙烯，高壓采用尼龍。
