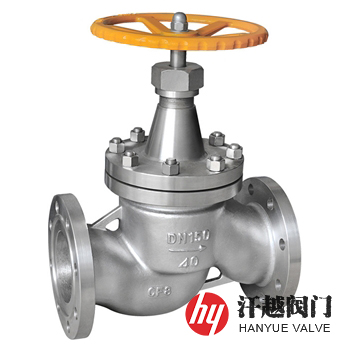

氨用截止閥是一種閥瓣由閥桿帶動，沿閥座軸線作直線升降運動，適用于使用溫度為-46℃～150℃，工作介質為氨氣、氨水和液氨，端部連接形式為螺紋、焊接和法蘭連接的閥門。該閥結構形式為直通式，閥瓣與閥桿采用銷子、滾珠、閥瓣蓋等方式連接，并有鎖緊結構(如彈簧圈、螺堵等)或采用點焊的方式防止脫落，其閥瓣密封面被設計成平面或錐面等形式，與閥座以線吻合密封，密封面材料選用巴氏合金、聚四氟乙烯等，密封性能好，使用壽命長，而且閥門所有零部件不允許使用銅材質。本產品填料為彈性成型聚四氟乙烯或柔性石墨，填料密封性能隨介質壓力上升而增強，并具備倒密封功能，因此特適合安裝在中低壓氣體輸送管路中，用于氧氣、氮?dú)?、氫氣、氬氣等介質，這些氣體一般都是貯存在專用的高壓氣體儲罐中，使用時通過氨用截止閥使氣體壓力降至實驗所需范圍，再經過其它控制閥門細調，使氣體輸入使用系統。
序號
部件名稱
材料名稱
1
閥??????? 體
WCB
CF8
CF3
CF8M
CF3M
2
閥??????? 蓋
3
閥??????? 桿
2Cr13
304
304L
316
316L
4
閥??????? 瓣
5
閥??????? 座
6
密? 封? 面
巴氏合金、聚四氟乙烯
7
壓緊螺母
35
8
填??????? 料
GRAPHITE
PTFE
9
墊??????? 片
10
螺??????? 栓
35CrMoA
11
螺??????? 母
30CrMoA
公稱壓力PN(MPa)
1.6
2.5
4.0
6.3
10.0
殼體試驗壓力(MPa)
2.4
3.75
6.0
9.45
15.0
上密封試驗壓力(MPa)
1.76
2.75
4.4
6.93
11.0
液體高壓密封試驗壓力(MPa)
氣體低壓密封試驗壓力(MPa)
0.6
設計制造
GB/T?26478-2011、GB/T?12235-2007、ASME?B16.34-2013
結構長度
GB/T?12221-2005、ASME?B16.10-2017
法蘭標準
JB/T?79-2015、GB/T?9113-2010、HG/T?20592-2009、HG/T?20615-2009、ASME?B16.5-2017
檢驗試驗
JB/T?9092-1999、API?598-2016
適用溫度
-46℃?~?150℃
使用介質
氨氣、氨水和液氨等
公稱壓力
PN
公稱尺寸
DN
外形尺寸mm
L
H
16
15
130
218
25
20
150
258
160
275
32
180
280
40
200
330
50
230
350
65
290
370
400
80
310
355
100
415
125
460
480
510
600
710
250
650
786
300
750
925
表中未列出的其他公稱壓力和公稱通徑外形尺寸，請咨詢汗越閥門技術部！
如果你需訂購我廠不銹鋼截止閥產品，咨詢時煩請說明公稱壓力、公稱通徑、閥體材質、使用介質、工作溫度及法蘭標準等，氨用截止閥有直流、直通、角式三種，具體詳情請咨詢我司銷售人員。
