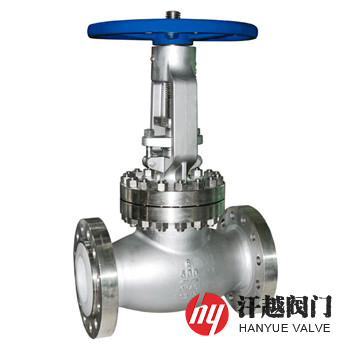

Incoloy825截止閥是一種閥體、閥蓋和閥瓣由ASTM A494 CU5MCuC鑄造成型，閥座和閥桿采用ASTM B564 N08825或Incoloy 825、Alloy 825等鍛件或棒材加工而成，耐氧化物應力腐蝕及氧化-還原性復合介質侵蝕的英康洛依合金截止閥。該閥主體部件所使用的材料為添加了鉬和銅的鎳-鉻-鐵固溶強化合金，不僅具有良好的耐蝕性，而且強度高、韌性好，高鎳成份使其具有有效的耐氯離子應力腐蝕開裂性，含少量金屬元素鉬和銅，使它在還原性酸和氧化性酸中，有優異的抗點蝕和縫隙腐蝕性能。本產品操作方式有手輪、傘齒輪、氣動、電動和液動等幾種，在各種介質中的耐腐蝕性都很好，如硫酸、磷酸和有機酸，堿金屬如氫氧化鈉、氫氧化鉀和鹽酸溶液，還可用在各種氧化性環境中，包括硝酸溶液、亞硝酸鹽和氧化鹽等，并還具有優異的抗海水腐蝕能力。
序號
部件名稱
材料名稱
1
閥 體
A494 CU5MCuC
B564 N08825
Incoloy 825
Alloy 825
2
閥 蓋
3
閥 瓣
4
閥 桿
5
閥 座
6
上密封座
7
壓 蓋
8
填 料
Graphite
公稱壓力Class
150
300
600
900
殼體試驗壓力(MPa)
3.0
7.5
16.5
22.5
上密封試驗壓力(MPa)
2.2
5.5
12.1
液體高壓密封試驗壓力(MPa)
氣體低壓密封試驗壓力(MPa)
0.6
設計制造
GB/T 12235-2007、ASME B16.34-2013、BS 1873:1975
結構長度
GB/T 12221-2005、ASME B16.10-2017、BS 1873:1975
連接法蘭
JB/T 79-2015、GB/T 9113-2010、HG/T 20592-2009、ASME B16.5-2017、ANSI B16.5-2013
檢驗試驗
JB/T 9092-1999、API 598-2016、BS 6755-1:1986
公稱壓力
Class
公稱尺寸
NPS
外形尺寸mm
L
H
?
108
241
152
117
178
127
242
203
283
1 ?
140
280
216
320
165
286
229
322
368
267
400
2 ?
387
292
440
411
318
465
455
356
565
615
406
540
444
715
495
650
559
930
10
622
800
1010
12
698
940
711
1230
14
787
1200
762
1450
16
914
1270
864
1645
表中未列出的其他公稱壓力和公稱通徑外形尺寸，請咨詢汗越閥門技術部！
如果你需訂購我廠不銹鋼截止閥產品，咨詢時煩請說明規格型號，本產品也可采用ASTM B564 N08825或UNS N08825及Incoloy 825、Alloy 825等材料整體鍛造成型。
