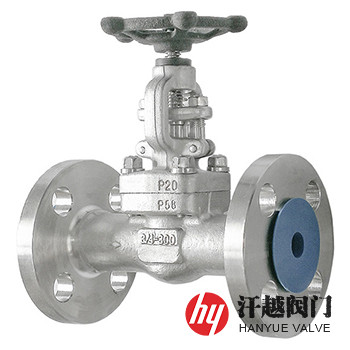

雙相不繡鋼F60截止閥是一種閥體、閥蓋、閥瓣和閥桿等由ASTM A694 F60或A182 F60及S32205等鍛制而成，具有高強度、耐腐蝕、耐高壓和抗沖擊性強及抗疲勞強的雙相鋼截止閥，該閥所使用的材料屬鍛制鐵素體-奧氏體不銹鋼，主要化學成分為C≤0.030%、Mn≤2.00%、P≤0.030%、S≤0.020%、Si≤1.00%、Ni為4.5%~6.5%、Cr為22.0%~23.0%、Mo為3.0%~3.5%、N為0.14%~0.20%，力學性能為抗拉強度≥655MPa、屈服強度≥450MPa、延伸率≥25%、斷面收縮率≥45%，其特征為含有高含量Cr、Ni、Mo、N等合金元素，因而具有良好的抗蝕性能，其中Cr、C、Mo、N等元素強化基體，降低脆性相析出，保證鋼的塑鋼性，因組織中鐵素體-奧氏體相的同時存在，相互間制約金屬晶粒長大，保持了鋼的細晶粒，晶界總面積大于單相鋼，所以它的強度高，特別是屈服強度很高。因而本產品在石油化工、海水談化和制鹽等方面有著廣泛的應用。
序號
部件名稱
材料名稱
1
閥??????? 體
A694?Gr.F60
A182?Gr.F60
S32205
S22053
2
閥??????? 蓋
3
閥??????? 桿
4
閥??????? 瓣
5
填料壓套
6
填??????? 料
GRAPHITE
7
活節螺栓
A193?B8M
8
螺??????? 母
A194?8M
公稱壓力Class
150
300
600
900
殼體試驗壓力(MPa)
3.0
7.5
16.5
22.5
上密封試驗壓力(MPa)
2.2
5.5
12.1
液體高壓密封試驗壓力(MPa)
氣體低壓密封試驗壓力(MPa)
0.6
設計制造
JB/T?7746-2020、API?602-2015、BS?5352:1990
結構長度
GB/T?12221-2005、ASME?B16.10-2017、BS?5352:1990
連接端部
JB/T?79、GB/T?12224、GB/T?7306.2、ASME?B16.5、ASME?B16.25、ASME?B1.20.1等
檢驗試驗
JB/T?9092-1999、API?598-2016、BS?6755-1:1986
公稱壓力
Class
公稱尺寸
NPS
外形尺寸mm
d
L
L1
H
W
?
10
108
180
100
13.5
117
184
18
127
217
125
1??
24
140
224
160
29
165
260
36.5
203
152
178
216
229
267
164
190
241
292
900~1500
207
254
230
279
305
45
368
355
200
表中d為流道孔徑，L1為末端對焊連接結構長度。表中未列出的其他規格外形尺寸，請咨詢汗越閥門技術部！
本產品材質可選用ASTM A694 F60或ASTM A182 F60，結構型式還有截止止回和Y型等。如果你需訂購我廠不銹鋼截止閥產品，咨詢時煩請說明規格型號，如無法提供這些數據，煩請告知公稱壓力、公稱通徑、閥體和內件材料及端部連接形式(有法蘭、對焊、承插焊和螺紋等)。
