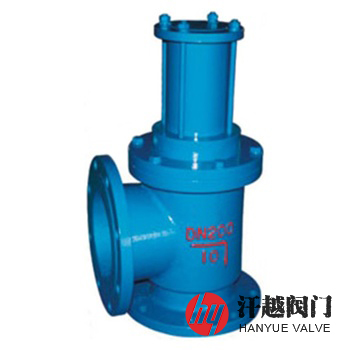

J644X氣動角式排泥閥主要由殼體、內件及氣壓控制管路系統等組成，其接通氣源后，采用電動或手動二位四通換向閥控制，通過雙室活塞傳動機構帶動閥板升降，使閥體流道全開或全關，以達到流體接通或截?cái)?，從而快速排出反?yīng)池或沉定池污泥。該閥一般以壓縮空氣為動力源，當氣體從活塞下部進入氣缸時，其活塞上行，并驅動閥桿帶動閥板向上運動，閥門被打開，排走池底沉淀的泥砂和污物，排放完成后，操作換向閥，使活塞下腔泄壓，再將氣體轉由活塞上部進入氣缸，迫使活塞下行來驅動閥桿帶動閥板向下運動，關閉閥門。本產品采用氣動作為開啟動力，開啟速度快，阻力系數小，啟閉時間短，活塞密封件為L形皮碗，密封性能好，經久耐用，其如配以電磁換向閥控制氣缸，則能實現遠控、自控等，操作方便，安全可靠。
序號
部件名稱
材料名稱
1
閥 體
HT200
QT450-10
WCB
CF8
CF8M
2
密 封 圈
NBR/EPDM
3
閥 板
4
閥 桿
2Cr13
06Cr19Ni10
06Cr17Ni12Mo2
5
活 塞 座
6
缸 體
7
缸 蓋
8
螺 栓
35
9
螺 母
45
公稱壓力PN(MPa)
0.25
0.6
1.0
1.6
2.0
殼體試驗壓力(MPa)
0.375
0.9
1.5
2.4
3.0
高壓水密封試驗壓力(MPa)
0.275
0.66
1.1
1.76
2.2
低壓氣密封試驗壓力(MPa)
氣源壓力
0.15MPa ～ 0.5MPa
設計制造
T/CCMSA 40523-2021 沉淀池用排泥閥
法蘭標準
GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等
檢驗試驗
介質溫度
0℃ ~ 80℃
公稱壓力
PN
公稱通徑
DN
外形尺寸mm
進氣接管
G
H
H1
L1
L2
6 ~ 10
80
460
345
135
115
?"
100
500
375
145
125
150
630
475
185
155
200
750
565
225
250
835
620
215
300
970
730
280
240
350
1110
340
275
400
1220
910
310
如果你需訂購我廠排泥閥產品，咨詢時煩請說明公稱壓力、公稱通徑、閥體和內件材料、使用介質、工作溫度、法蘭執行標準及封面形式等，具體詳情請聯系我司銷售技術人員。
