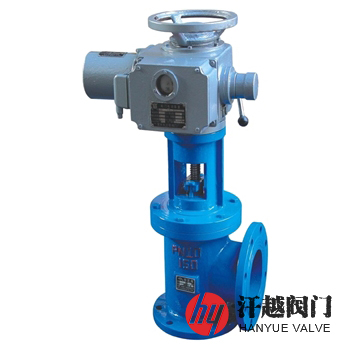

J944X電動角式排泥閥由閥體、閥板、閥桿、支架等零部件和電動執行機構組成，電裝固定安裝在閥門支架上，并與閥桿頂部相連，其接通電源后，通過將控制信號轉換成相應的動作來驅動閥桿帶動閥板升降，以達到流體通斷，從而快速排除池內污泥。該閥在出現停電或自動控制不正常的情況下，也可以就地轉動電裝上的手輪控制閥門開關。
J944X電動角式排泥閥采用熱合橡膠全襯膠閥板，關閉后密封性能好，無滲漏。該閥驅動方式為電動集中控制，開啟時間短，阻力系數小，啟閉速度快，與液動和氣動相比具有無運動和機械磨損，對泥沙淤積不敏感，不需要潤滑等優點。本產品主要安裝在給排水、污廢水、石油、化工等領域的反應池、沉定池等用以定期排除池底污泥的場所。
序號
部件名稱
材料名稱
1
閥 體
HT200
QT450-10
WCB
CF8
CF8M
2
閥 蓋
3
閥 板
4
閥 桿
2Cr13
304
316
5
密 封 圈
NBR/EPDM
6
支 架
7
螺 栓
35
8
螺 母
45
9
電 裝
組合件
公稱壓力PN(MPa)
0.25
0.6
1.0
1.6
2.0
殼體試驗壓力(MPa)
0.375
0.9
1.5
2.4
3.0
高壓液密封試驗壓力(MPa)
0.275
0.66
1.1
1.76
2.2
低壓氣密封試驗壓力(MPa)
電源電壓
220V或380V
法蘭標準
GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等
檢驗試驗
GB/T 13927-2008、API 598-2016
介質溫度
0℃ ~ 80℃
公稱壓力
PN
公稱通徑
DN
外形尺寸mm
L1
L2
H
D
D1
D2
b-f
Z-?d
10
50
110
95
200
165
125
102
18-3
4-18
80
135
230
160
138
20-3
8-18
100
250
220
180
158
150
205
145
300
285
240
212
22-3
8-22
185
350
340
295
268
24-3
260
400
395
320
26-3
12-22
280
245
450
445
370
26-4
335
310
550
565
515
482
16-26
表中只列出了部分JB/T 79-2015標準PN10法蘭連接外形尺寸。如需其他規格尺寸，請咨詢汗越閥門技術部！
如果你需訂購我廠排泥閥產品，咨詢時煩請?zhí)峁┕Q通徑、公稱壓力、閥體材質等，本產品高度H如用戶需要加高訂貨時請注明，不注明按以上尺寸表中H供貨。
