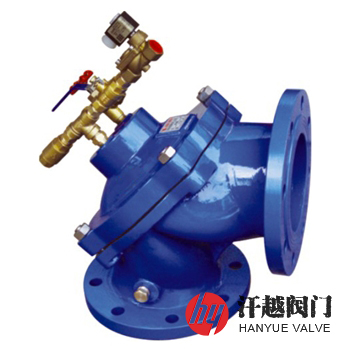

100S角式隔膜排泥閥由閥體、閥蓋、隔膜、彈簧、螺釘、三通換向閥和管接頭等組成,閥體的進口與出口中心線成90°,在閥體進口與出口的過流道中間有一個作密封副的凸臺。閥體上裝隔膜,隔膜用閥蓋壓住,隔膜與閥蓋之間形成驅動腔,驅動腔內裝有彈簧,通過螺釘將閥體、隔膜和閥蓋連接在一起。閥蓋上鉆有螺孔,管接頭分別通過螺孔連接與驅動腔連通。管接頭上裝有三通換向閥,換向閥一端與驅動腔連通,一端與大氣相通,還有一端與用作驅動的直壓力的流體(氣體或液體)連通。該閥一般裝在與水池底部相連通的管子上,當不需排泥時,三通換向閥中有壓力流體與驅動腔相通,在流體壓力和彈簧壓力下,隔膜與閥體上凸臺密封副接觸,切斷閥體進出口通路,此時三通換向閥與大氣相通的管子處于關閉狀態。當需要排泥時,調整三通換向閥開關,將有壓流體與驅動腔隔斷,而使驅動腔與大氣相通,此時閥體進口處的隔膜在池子內蓄水的壓力將大于大氣壓力,這樣隔膜在驅動腔和閥體進口處兩側壓力差作用下壓縮彈簧,隔膜迅速與閥體凸臺密封副分開,閥體進口與出口形成通道源源不斷地排走池子底部泥沙水混合物。當泥沙排除后,調整三通換向閥開關,將驅動腔與大氣隔斷,而驅動腔與有壓流體接通,此時驅動腔內壓力將大于閥體內泥沙水混合物的壓力,隔膜將迅速運動,直到與閥體上凸臺密封面貼緊隔斷閥體進出口通道,使排泥閥處于關閉狀態。
序號
部件名稱
材料名稱
1
閥 體
HT200
QT450-10
WCB
CF8
CF8M
2
閥 蓋
3
閥 瓣
06Cr19Ni10
06Cr17Ni12Mo2
4
彈 簧
5
隔 膜
NBR/EPDM
6
螺 栓
7
螺 母
公稱壓力PN(MPa)
0.25
0.6
1.0
1.6
2.0
殼體試驗壓力(MPa)
0.375
0.9
1.5
2.4
3.0
高壓液密封試驗壓力(MPa)
0.275
0.66
1.1
1.76
2.2
低壓氣密封試驗壓力(MPa)
法蘭標準
GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等
檢驗試驗
GB/T 13927-2008、API 598-2016
適用介質
清水、原水、污水、泥水等
工作溫度
0℃ ~ 80℃
公稱壓力
PN
公稱通徑
DN
外形尺寸mm
H
D
D1
D2
b-f
Z-?d
10
80
140
200
160
138
20-3
8-18
100
150
220
180
158
185
285
240
212
22-3
8-22
245
340
295
268
24-3
250
395
350
320
26-3
12-22
300
445
400
370
26-4
如果你需訂購我廠排泥閥產品,咨詢時煩請說明公稱壓力、公稱通徑、閥體材料、法蘭執行標準及密封面形式等,本產品有100S常閉型和100M常開型兩種,訂貨時需注明,具體詳情請聯系我司銷售技術人員。
