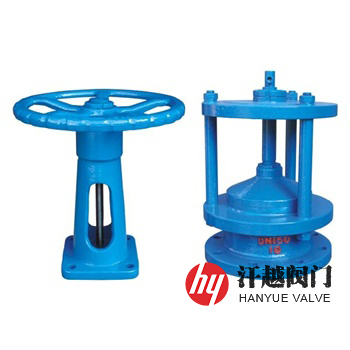

PNF排泥閥是一種由閥體、閥蓋、閥桿、閥板等零部件和驅動裝置組成，閥腔為非密閉型結構的蓋閥，其閥蓋自帶螺桿，水深度淺時可直接手柄操作。該閥閥板成錐形，自帶導向，開啟操作力小，螺桿及密封面采用錫青銅，耐腐、耐磨。本產品廣泛應用于給水、排水、污水處理工程的各類沉淀池，用于排放池底的沉淀物，一般工作水深小于10米，通常與啟閉機配套用，也可與氣動、液動、電動配套使用，以實現自控、遠控或集中控制。
序號
部件名稱
材料名稱
1
閥 座
HT200
QT450
WCB
CF8
CF8M
CF3M
2
閥 蓋
3
閥 板
4
閥 桿
2Cr13
304
316
316L
5
絲 桿
6
螺 栓
35
7
螺 母
45
密封試驗壓力
0.3MPa (試驗介質為水)
設計制造
T/CCMSA 40523-2021 沉淀池用排泥閥
法蘭標準
GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等
檢驗試驗
工作介質
清水、原水、污水、泥水等
適用溫度
0℃ ～ 80℃
公稱壓力
PN
公稱通徑
DN
外形尺寸mm
H
h
L1
D
D1
D2
b-f
Z-?d
10
150
2000
200
285
240
212
22-3
8-22
300
340
295
268
24-3
445
400
370
26-4
12-22
450
60
565
515
482
16-26
500
670
620
585
28-4
20-26
表中只列出了部分JB/T 79-2015標準PN10法蘭連接外形尺寸。如需其他規格尺寸，請咨詢汗越閥門技術部！
如果你需訂購我廠排泥閥產品，咨詢時煩請說明公稱壓力、公稱通徑、閥體材料、法蘭執行標準、法蘭密封面形式等，本產品的H尺寸由用戶自定，訂貨時應注明，如不注明按2000mm供貨，具體詳情請聯系我司銷售技術人員。
