閘閥

: 更新時間2023-07-03 09:59:59; 產品名稱; 型??????? 號Z41W、Z41Y; 公稱通徑DN25~DN1050; 公稱壓力; 材??????? 質; 密封形式; 驅動方式

產品詳情

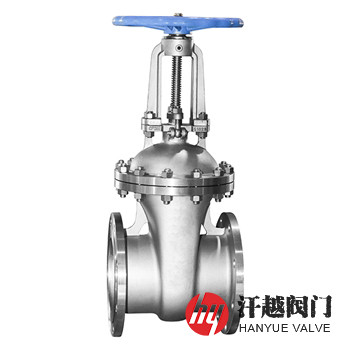

雙相不銹鋼5A閘閥產品概述

雙相鋼5A閘閥是一種閥體、閥蓋和閘板采用ASTM A995 Gr.5A(CE3MN)或A890 Gr.5A(CE3MN)等鑄造成型，閥座和閥桿由A182 F53或S32750等鍛造而成，在工作介質為海水以及氯離子富集的環境下，具有很好的耐腐蝕性和很高強度的超級雙相不銹鋼閘閥，該閥主要零部件所選用的材料屬超級雙相不銹鋼鑄件牌號，一般在固溶處理狀態下使用，化學成分為C≤0.03%、Mn≤1.50%、Si≤1.00%、Ni為6.0%~8.0%、Cr為24.0%~26.0%、Mo為4.0%~5.0%、N為0.10%~0.30%、S≤0.04%、P≤0.04%，力學性能為抗拉強度≥690MPa、屈服強度≥515MPa、斷面收縮率≥18%，其顯著的特點是超低碳和高鉻、高鉬、高氮的成分設計，耐點蝕指數PREN>40，具有較高的強度和優良的耐氯化物應力腐蝕性能，因此本產品被廣泛應用于石油、石化、海水淡化及其相關領域。

雙相不銹鋼5A閘閥部件材料

部件名稱	材料名稱
閥體	A995 Gr.5A	A995 CE3MN	A890 Gr.5A	A890 CE3MN
閥蓋	A995 Gr.5A	A995 CE3MN	A890 Gr.5A	A890 CE3MN
閘板	A995 Gr.5A	A995 CE3MN	A890 Gr.5A	A890 CE3MN
閥座	A182 F53	A182 F53	A182 F53	A182 F53
閥桿	A182 F53	A182 F53	A182 F53	A182 F53
上密封座	A182 F53	A182 F53	A182 F53	A182 F53
填料	PTFE	PTFE	PTFE	PTFE
螺栓	A193 B8M	A193 B8M	A193 B8M	A193 B8M
螺母	A194 8M	A194 8M	A194 8M	A194 8M

雙相不銹鋼5A閘閥性能規范

公稱壓力Class	150	300	600	900
殼體試驗壓力(MPa)	3.0	7.5	16.5	22.5
上密封試驗壓力(MPa)	2.2	5.5	12.1	16.5
液體高壓密封試驗壓力(MPa)	2.2	5.5	12.1	16.5
氣體低壓密封試驗壓力(MPa)	0.6	0.6	0.6	0.6
設計制造	GB/T 12234-2019、API 600-2015、ASME B16.34-2013
結構長度	GB/T 12221-2005、ASME B16.10-2017
連接法蘭	JB/T 79-2015、GB/T 9113-2010、HG/T 20592-2009、ASME B16.5-2017等
檢驗試驗	GB/T 26480-2011、API 598-2016

雙相不銹鋼5A閘閥外形尺寸

公稱壓力 Class	公稱尺寸 NPS	外形尺寸mm		公稱壓力 Class	公稱尺寸 NPS	外形尺寸mm
公稱壓力 Class	公稱尺寸 NPS	L	H	公稱壓力 Class	公稱尺寸 NPS	L	H
150	2	178	400	300	2	216	470
	2 ?	191	490		2 ?	241	525
	3	203	510		3	283	535
	4	229	585		4	305	635
	6	267	775		6	403	805
	8	292	955		8	419	1025
	10	330	1160		10	457	1230
	12	356	1375		12	502	1460
	14	381	1570		14	762	1645
	16	406	1765		16	838	—
	18	432	1980		18	914	1840
表中未列出的其他公稱壓力和公稱通徑外形尺寸，請咨詢汗越閥門技術部！

雙相不銹鋼5A閘閥結構圖

5A閘閥

本產品主體可選用ASTM A995 GRADE 5A(CE3MN)、A890 GRADE 5A(CE3MN)或SA955 GRADE 5A(CE3MN)等鑄件牌號。如果你需訂購我廠不銹鋼閘閥產品，咨詢時煩請告知公稱壓力、公稱尺寸、閥體材料、內件材質、驅動方式、法蘭執行標準及法蘭密封面形式等。
