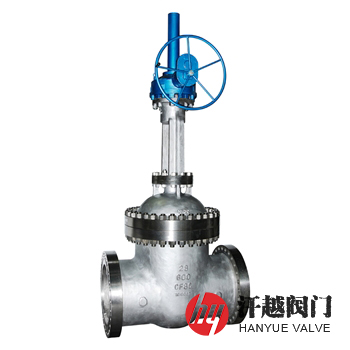

CF8C不銹鋼閘閥是一種閥體、閥蓋、閥桿、閘板和閥座等主要部件采用ASTM A351 Gr.CF8C、A182 F347或06Cr18Ni11Nb及S34778等含合金元素Nb的穩定化奧氏體不銹鋼材料鑄造或鍛造而成，適用于加氫裂化裝置中同時具有高溫、高壓、臨氫和硫化氫工況的閘閥。該閥所使用的鋼種在高溫和高氫分壓下具有抵抗氫侵蝕和腐蝕的性能，特別適合在工作溫度不大于500℃，介質為氫氣加硫化氫、油品加氫氣加硫化氫等高壓加氫裝置用。其公稱壓力不大于PN100或Class600的，閥體中法蘭與閥蓋采用法蘭螺栓連接形式，而對于公稱壓力不小于PN160或Class900、公稱尺寸不小于DN50的該閥，則設計成內壓自密封式結構。本產品鍛件一般執行ASTM A182《高溫用鍛制或軋制合金鋼管道法蘭、鍛制管配件、閥門和零件》標準，牌號為F347，鑄件為ASTM A351《承壓零件的奧氏體和奧氏體鐵素體鋼鑄件》標準，牌號為CF8C，用戶可根據實際工況選用。
部件名稱 | 材料名稱 | |||
閥 體 | A351 CF8C | A182 F347 | 06Cr18Ni11Nb | S34778 |
閥 蓋 | A351 CF8C | A182 F347 | 06Cr18Ni11Nb | S34778 |
閥 桿 | A182 F347 | A182 F347 | 06Cr18Ni11Nb | S34778 |
閘 板 | A351 CF8C+STL6 | A182 F347+STL6 | 06Cr18Ni11Nb+STL6 | S34778+STL6 |
閥 座 | A182 F347+STL6 | A182 F347+STL6 | 06Cr18Ni11Nb+STL6 | S34778+STL6 |
填 料 墊 | A182 F347 | A182 F347 | 06Cr18Ni11Nb | S34778 |
螺 栓 | A193 B8 | A193 B8 | 06Cr19Ni10 | 06Cr19Ni10 |
螺 母 | A194 8 | A194 8 | 06Cr19Ni10 | 06Cr19Ni10 |
公稱壓力Class | 150 | 300 | 600 | 900 |
殼體試驗壓力(MPa) | 3.0 | 7.5 | 16.5 | 22.5 |
上密封試驗壓力(MPa) | 2.2 | 5.5 | 12.1 | 16.5 |
液體高壓密封試驗壓力(MPa) | 2.2 | 5.5 | 12.1 | 16.5 |
氣體低壓密封試驗壓力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 |
設計制造 | GB/T 12234-2019、API 600-2015、ASME B16.34-2013 | |||
結構長度 | GB/T 12221-2005、ASME B16.10-2017 | |||
連接法蘭 | JB/T 79-2015、GB/T 9113-2010、HG/T 20592-2009、ASME B16.5-2017、ANSI B16.5-2013等 | |||
檢驗試驗 | GB/T 26480-2011、API 598-2016 | |||

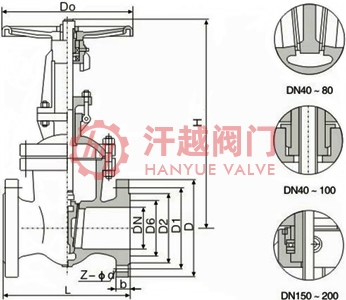

公稱壓力 Class | 公稱尺寸 NPS | 外形尺寸mm | 公稱壓力 Class | 公稱尺寸 NPS | 外形尺寸mm | ||
L | H | L | H | ||||
150 | 2 | 178 | 400 | 300 | 2 | 216 | 470 |
2 ? | 191 | 490 | 2 ? | 241 | 525 | ||
3 | 203 | 510 | 3 | 283 | 535 | ||
4 | 229 | 585 | 4 | 305 | 635 | ||
6 | 267 | 775 | 6 | 403 | 805 | ||
8 | 292 | 955 | 8 | 419 | 1025 | ||
10 | 330 | 1160 | 10 | 457 | 1230 | ||
12 | 356 | 1375 | 12 | 502 | 1460 | ||
14 | 381 | 1570 | 14 | 762 | 1645 | ||
16 | 406 | 1765 | 16 | 838 | — | ||
18 | 432 | 1980 | 18 | 914 | 1840 | ||
20 | 457 | — | 20 | 991 | — | ||
24 | 508 | — | 24 | 1143 | — | ||
表中未列出的其他公稱壓力和公稱通徑外形尺寸，請咨詢汗越閥門技術部！ | |||||||
如果你需訂購我廠不銹鋼閘閥產品，咨詢時煩請說明公稱壓力、公稱尺寸、閥體材質、使用介質、工作溫度等，本產品公稱尺寸不大于DN50的鍛造閘閥可采用剛性楔式單閘板，公稱尺寸不小于DN50的閘閥宜采用彈性楔式閘板。
