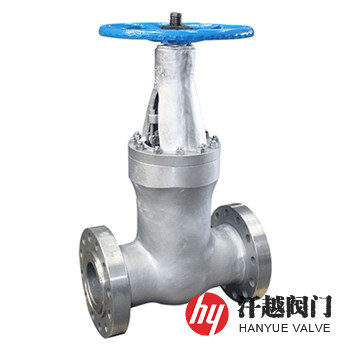

Inconel600閘閥是一種閥體、閥蓋、閘板和閥桿等由ASTM A494 CY40或ASTM B564 N06600及Inconel 600、Alloy 600等鑄造或鍛造而成,適用于高溫、氧化和腐蝕場合的英康乃爾合金閘閥,該閥所選用的材質為鎳-鉻-鐵型鎳基高溫合金,主要化學成分為C≤0.15%、Si≤0.5%、Mn≤1.0%、Cu≤0.5%、P≤0.015%、S≤0.015%、Cr:14.0%~17.0%、Ni≥72.0%、Fe:6.0%~10.0%,其通過在鎳中添加鉻和鐵元素固溶強化,從而改善力學性能、高溫抗氧化性和抗腐蝕性,與低碳鋼和奧氏體不銹鋼相比,它的熔點低,導熱系數小,線膨脹系數介于碳鋼與不銹鋼之間,比電阻大,此鋼不僅具有優異的耐腐蝕性能,對氧化性酸、堿液、脂肪酸和水均有很強的耐蝕性,而且耐高溫性能優良,蠕變強度高。本產品由于兼有耐蝕、耐熱和抗氧化等性能特點,因而被廣泛應用需要高強度、高壓密封狀態的高耐蝕以及在高溫下具有抗機械磨損和抗氧化能力的工況場合。
部件名稱
材料名稱
閥 體
Inconel 600
Alloy 600
A494 CY40
B564 N06600
閥 蓋
閘 板
閥 座
閥 桿
填 料
GRAPHITE
螺 栓
A193 B8M
螺 母
A194 8M
公稱壓力Class
150
300
600
900
殼體試驗壓力(MPa)
3.0
7.5
16.5
22.5
上密封試驗壓力(MPa)
2.2
5.5
12.1
液體高壓密封試驗壓力(MPa)
氣體低壓密封試驗壓力(MPa)
0.6
設計制造
GB/T 12234-2019、API 600-2015、ASME B16.34-2013
結構長度
GB/T 12221-2005、ASME B16.10-2017
法蘭標準
JB/T 79-2015、GB/T 9113-2010、HG/T 20592-2009、ASME B16.5-2017等
檢驗試驗
GB/T 26480-2011、API 598-2016
公稱壓力
Class
公稱尺寸
NPS
外形尺寸mm
L
H
2
368
520
1500
615
3
381
650
473
705
4
457
750
546
925
6
610
800
1190
8
737
940
832
1525
10
838
918
991
998
12
965
1041
1130
1141
14
1029
1257
1249
16
1285
1384
1351
18
1219
1445
1537
1535
20
1321
1670
1664
1726
24
1549
2083
1943
2150
表中H公稱尺寸≤NPS8為手動高度,公稱尺寸>NPS8為傘齒輪或電動高度。如需其他規格尺寸,請咨詢汗越閥門!
本產品主體可選用ASTM A494 CY40、B564 N06600或Inconel 600、Alloy 600及UNS N06600等鑄件或鍛件牌號。如果你需訂購我廠不銹鋼閘閥產品,咨詢時煩請說明規格型號、結構類型、壓力等級、公稱尺寸、閥體和內件材料、使用介質、工作溫度、端部連接形式(法蘭連接應指明執行標準和密封形式)及操作機構(電動、液動、氣動、齒輪傳動)等。
