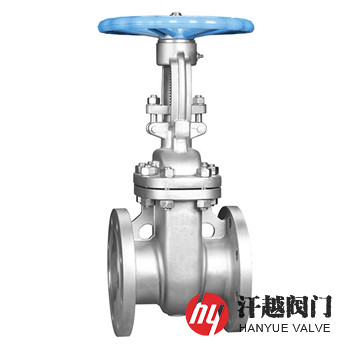

雙相不銹鋼4A閘閥是一種主要承壓件閥體、閥蓋和閘板選用ASTM A995 Gr.4A(CD3MN)或A890 Gr.4A(CD3MN)等鑄造毛坯，閥座和閥桿由A182 F51或S31803等鍛件或棒材加工而成，適用于經常保持全開或全關場合的雙相鋼閘閥，該閥主體部件所使用的材料屬?gòu)?qiáng)度較高、耐腐蝕性能較好的雙相不銹鋼鑄件，其兼有奧氏體和鐵素體不銹鋼的特點，與鐵素體相比，它的塑性和韌性更高，耐晶間腐蝕性和焊接性能均顯著提高；與奧氏體不銹鋼相比，材質的強度高且耐氯化物應力腐蝕明顯改善，具有優良的耐點腐蝕性能，所以，本產品特別適合用在介質中氯離子含量較高及含硫化物的工況，以達到對管路中介質的流通或切斷，因而被廣泛應用于石油、化工、造紙、海水談化以及能源如潮汐發電、油、氣等工業領域。
部件名稱
材料名稱
閥 體
A995 Gr.4A
A995 CD3MN
A890 Gr.4A
A890 CD3MN
閥 蓋
閘 板
閥 座
A182 F51
閥 桿
上密封座
填 料
PTFE
螺 栓
A193 B8
螺 母
A194 8
公稱壓力Class
150
300
600
900
殼體試驗壓力(MPa)
3.0
7.5
16.5
22.5
上密封試驗壓力(MPa)
2.2
5.5
12.1
液體高壓密封試驗壓力(MPa)
氣體低壓密封試驗壓力(MPa)
0.6
設計制造
GB/T 12234-2019、API 600-2015、ASME B16.34-2013
結構長度
GB/T 12221-2005、ASME B16.10-2017
連接法蘭
JB/T 79-2015、GB/T 9113-2010、HG/T 20592-2009、ASME B16.5-2017等
檢驗試驗
GB/T 26480-2011、API 598-2016
公稱壓力
Class
公稱尺寸
NPS
外形尺寸mm
L
H
2
178
400
216
470
2 ?
191
490
241
525
3
203
510
283
535
4
229
585
305
635
6
267
775
403
805
8
292
955
419
1025
10
330
1160
457
1230
12
356
1375
502
1460
14
381
1570
762
1645
16
406
1765
838
—
18
432
1980
914
1840
表中未列出的其他公稱壓力和公稱通徑外形尺寸，請咨詢汗越閥門技術部！
本產品主體可選用ASTM A995 GRADE 4A(CD3MN)、A890 GRADE 4A(CD3MN)或SA955 GRADE 4A(CD3MN)等鑄件牌號。尊敬的用戶！如果你需訂購我廠不銹鋼閘閥產品，咨詢時煩請告知壓力等級、公稱尺寸、閥體和內件材料、使用介質、工作溫度、法蘭執行標準及法蘭密封面形式等。
