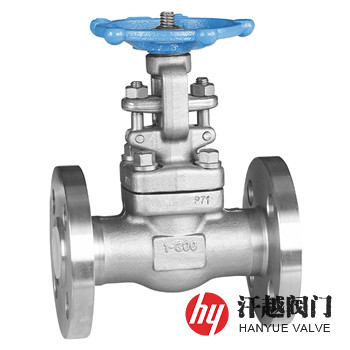

雙相不銹鋼F53閘閥是一種閥體、閥蓋、閘板、閥桿和閥座等部件采用ASTM A182 F53或S32750以及S25073等鍛制而成，適用于氯化物工況的超級雙相鋼閘閥，該閥所使用的材質屬鍛造超級雙相不銹鋼，相當于國產牌號022Cr25Ni7Mo4N，主要化學成分為C≤0.030%、Mn≤1.20%、P≤0.035%、S≤0.020%、Si≤0.80%、Ni為6.0%~8.0%、Cr為24.0%~26.0%、Mo為3.0%~5.0%、N為0.24%~0.32%、Cu≤0.50%，機械性能為抗拉強度≥800MPa、屈服強度≥550MPa，它的特點為較高的鉻含量和適量的鎳、鉬、銅多個元素的復合作用，特別是合適的含氮量使該鋼具有較好的綜合性能，其PREN值可達到42，因而耐點蝕、耐縫隙腐蝕和均勻腐蝕性能優良，其中的雙相組織保證了它有很高的抗應力腐蝕開裂，而且強度也很高，所以本產品滿足了在苛刻介質條件下的工況要求，并能保證使用壽命，非常適合安裝在化工、石油、石化和海洋工業的管線輸送系統上，用于切斷介質。
序號
部件名稱
材料名稱
1
閥 體
A182 F53
S32750
S25073
022Cr25Ni7Mo4N
2
閥 蓋
3
閘 板
4
閥 座
5
閥 桿
6
填料壓板
7
填 料
PTFE
8
活節螺栓
A193 B8M
9
螺 母
A194 8M
公稱壓力Class
150
300
600
900
殼體試驗壓力(MPa)
3.0
7.5
16.5
22.5
上密封試驗壓力(MPa)
2.2
5.5
12.1
液體高壓密封試驗壓力(MPa)
氣體低壓密封試驗壓力(MPa)
0.6
設計制造
JB/T 7746-2020、API 602-2015、BS 5352:1990
結構長度
GB/T 12221-2005、ASME B16.10-2017、BS 5352:1990
連接端部
GB/T 9113、GB/T 12224、GB/T 7306.2、ASME B16.5、ASME B16.25、ASME B1.20.1
檢驗試驗
JB/T 9092-1999、API 598-2016、BS 6755-1:1986
公稱壓力
Class
公稱尺寸
NPS
外形尺寸mm
d
L
L1
H
W
?
10
108
158
100
13.5
117
169
18
127
197
1 ?
24
140
236
160
29
165
246
36.5
203
283
180
152
178
190
216
229
241
292
320
900 ~ 1500
125
254
279
305
45
371
368
330
200
表中d為流道孔徑，L1為末端對焊連接結構長度。表中未列出的其他規格外形尺寸，請咨詢汗越閥門技術部！
本產品材質還可選用ASTM A182 GR. F51、F55、F60、F61及其他等鍛鋼牌號，有明桿和暗桿兩種結構型式。如果你需訂購我廠不銹鋼閘閥產品，咨詢時煩請說明規格型號，如無法提供這些數據，煩請告知公稱壓力、公稱通徑、閥體和內件材料及端部連接形式等。
